产品介绍

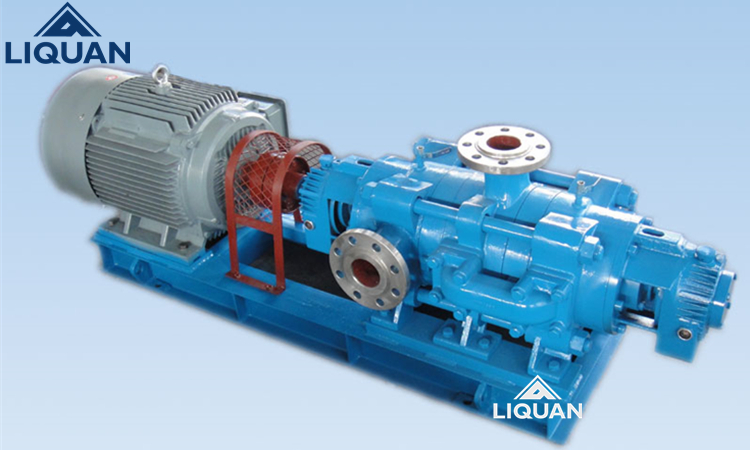

黎全公司生产的TSWA型卧式多级离心泵系列卧式、单吸多级、分段式结构，是新开发生产的节能系列产品。具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。主要输送清水或物理化学性质类似于水的其他液体。产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。
产品原理
1、TSWA型卧式多级泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；
2、TSWA型卧式多级泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；
3、TSWA型卧式多级泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶 轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。
4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封，为防止液体从两端主轴泄漏，设软填料轴封，同时在轴上装有橡胶挡水圈、O型橡胶密封圈，以防水是入轴套腔内；
5、为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以列换；
6、TSWA型卧式多级泵与电动机同时装在公用的铸铁底座上，其扭矩通过弹性联轴器来传递。
产品特点 免费电话：400-062-5858
1、水力模型先进，效率高，性能范围广。
2、泵结构紧凑、布置合理、外形美观。
3、进出口径相同，便于管路连接。
4、泵运行平稳，噪音低，寿命长。
5、密封可靠、无泄漏。
应用领域
TSWA型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。
技术参数 免费电话：400-062-5858
|
型 号
|
级数
|
流量
(m3/h)
|
扬程
(m)
|
转速
(r/min)
|
电机功率
(kw)
|
|
50TSWA
|
2
|
18
|
18.4
|
1450
|
2.2
|
|
3
|
18
|
27.6
|
1450
|
3
|
|
|
4
|
18
|
36.8
|
1450
|
4
|
|
|
5
|
18
|
46
|
1450
|
5.5
|
|
|
6
|
18
|
55.2
|
1450
|
5.5
|
|
|
7
|
18
|
64.4
|
1450
|
7.5
|
|
|
8
|
18
|
73.6
|
1450
|
7.5
|
|
|
9
|
18
|
82.8
|
1450
|
7.5
|
|
|
75TSWA
|
2
|
36
|
23
|
1450
|
5.5
|
|
3
|
36
|
34.5
|
1450
|
7.5
|
|
|
4
|
36
|
46
|
1450
|
11
|
|
|
5
|
36
|
57.5
|
1450
|
11
|
|
|
6
|
36
|
69
|
1450
|
15
|
|
|
7
|
36
|
80.5
|
1450
|
15
|
|
|
8
|
36
|
90
|
1450
|
18.5
|
|
|
9
|
36
|
103.5
|
1450
|
18.5
|
|
|
100TSWA
|
2
|
69
|
31.2
|
1450
|
11
|
|
3
|
69
|
46.8
|
1450
|
15
|
|
|
4
|
69
|
62.4
|
1450
|
22
|
|
|
5
|
69
|
78
|
1450
|
30
|
|
|
6
|
69
|
93.6
|
1450
|
30
|
|
|
7
|
69
|
109.2
|
1450
|
37
|
|
|
8
|
69
|
124.8
|
1450
|
45
|
|
|
9
|
69
|
140.4
|
1450
|
45
|
|
|
125TSWA
|
2
|
90
|
43.2
|
1450
|
22
|
|
3
|
90
|
64.8
|
1450
|
30
|
|
|
4
|
90
|
86.4
|
1450
|
45
|
|
|
5
|
90
|
108
|
1450
|
55
|
|
|
6
|
90
|
129.6
|
1450
|
75
|
|
|
7
|
90
|
151.2
|
1450
|
75
|
|
|
8
|
90
|
172.8
|
1450
|
90
|
|
|
9
|
90
|
194.4
|
1450
|
90
|
|
|
150TSWA
|
2
|
155
|
60
|
1450
|
45
|
|
3
|
155
|
90
|
1450
|
75
|
|
|
4
|
155
|
120
|
1450
|
90
|
|
|
5
|
155
|
150
|
1450
|
110
|
|
|
6
|
155
|
180
|
1450
|
135
|
|
|
7
|
155
|
210
|
1450
|
155
|
|
|
8
|
155
|
240
|
1450
|
180
|
|
|
9
|
155
|
270
|
1450
|
180
|
安装尺寸 免费电话：400-062-5858
TSWA型卧式多级离心泵|故障分析及排除方法
|
故 障
|
原 因
|
解 决 方 式
|
|
1、泵不吸水，压力表指针剧烈摆动。
|
灌注引水不够，管路与仪表连接处漏气。
|
检修底阀是否漏水，在灌足引水，拧紧或修回漏气处。
|
|
2、水泵不出水，真空表表示高度真空。
|
底阀没有打开或已堵塞，吸水管路阻力太大，吸水高度过高。
|
检查底阀，更换水管，降低吸水高度。
|
|
3、压力表有压力，但仍不出水。
|
出水管阻力太大，旋转方向不对，叶轮堵塞，泵转速不足。
|
检查或缩短水管。检查电机，清除叶轮内的污物，增加泵转速。
|
|
4、流量低于设计要求。
|
水泵堵塞，密封环磨损过多，转速不足。
|
清洗水泵及管路，更换密封环，增加泵转速。
|
|
5、泵消耗功率过大。
|
填料压盖太紧，并发热，叶轮有磨损，泵流量增大。
|
调整填料压盖松紧程度，检查泵轴是否弯曲，更换叶轮，增加出水阻力，降低流量。
|
|
6、泵内声音反常，泵不出水。
|
吸水管阻力过大，吸入管路漏气，输送的液体温度过高。
|
检查吸入管和底阀，堵塞漏气处、减少吸水高度，降低水温。
|
|
7、水泵振动，轴承过热。
|
电机与泵不同心，轴承缺油或磨损。
|
调整电机轴与泵轴的同轴度，加油或更换轴承。
|
