产品介绍

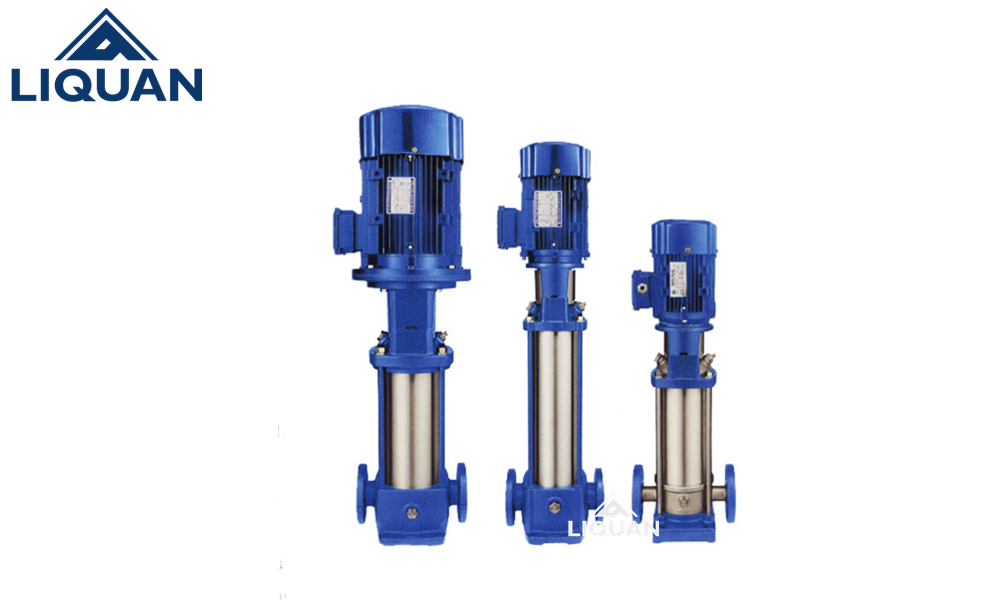

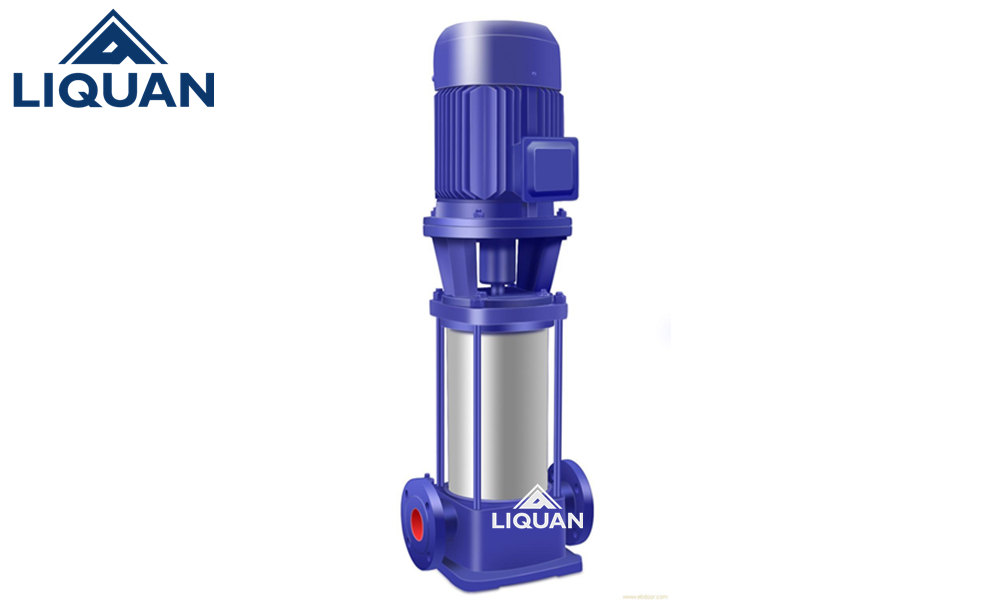

黎全公司的GDL型立式多级管道离心泵是根据JB/TQ6435-92标准设计制造的新一代产品。
水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成,进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封,用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的zui佳泵型。
产品原理

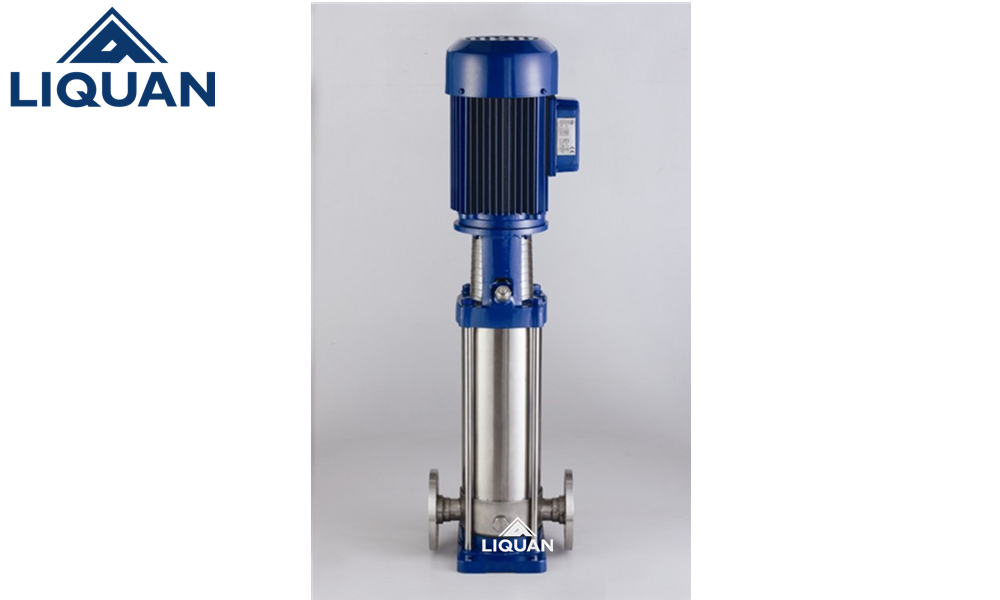

GDLF立式多级管道泵采用整体不锈钢ZG1Cr18Ni9Ti材质制造,适用于化工、食品、酿造、制药、纺织等行业。根据用户的要求可定制不锈钢306或316L材质。
GDL型多级热水泵工作条件:
a 本型泵 可输送清水或物理化学性质类似于清水的液体;
b 温度范围:-15℃~+120℃;
c 工作压力:压力2.5MPa,即系统压力=入口压力+闭阀工作时的压力<2.5MPa;
d 周围环境的温度应低于40℃,相对湿度不超过95%;
e 输送含腐蚀性介质及热液体时,请于订货时提出,以便采用特殊材质满足使用要求。
产品特点 免费电话:400-062-5858
1、水力模型先进:效率高,性能范围广。
2、安装、维修方便:管道式安装、进出口能象阀门一样安装在管道的各位置及各方向,安装维修极为方便。
3、外形美观:采用优质不锈钢外套,外形美观。
4、更少的运行、维修费用:采用优质机械密封,耐磨损、无泄漏、使用寿命长,故障率低,具有更少的运行维修费用。
5、独特部件、降低噪音:独特的水力部件设计,良好的过流性能,减少流动噪音。
6、立式结构,占地面积小。(材质:全不锈钢、铸铁)
应用领域
GDL型立式多级管道离心泵广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
技术参数 免费电话:400-062-5858
型号
|
流量(m3/h)
|
扬程(m)
|
吸程(m)
|
电机功率(kw)
|
25GDL2-12*3
|
2
|
36
|
7.5
|
1.1
|
25GDL2-12*4
|
2
|
48
|
7.5
|
1.1
|
25GDL2-12*5
|
2
|
60
|
7.5
|
1.5
|
25GDL2-12*6
|
2
|
72
|
7.5
|
1.5
|
25GDL2-12*7
|
2
|
84
|
7.5
|
2.2
|
25GDL2-12*8
|
2
|
96
|
7.5
|
2.2
|
25GDL2-12*9
|
2
|
108
|
7.5
|
2.2
|
25GDL2-12*10
|
2
|
120
|
7.5
|
3
|
25GDL2-12*11
|
2
|
132
|
7.5
|
3
|
25GDL2-12*12
|
4
|
144
|
7.5
|
3
|
25GDL4-11*3
|
4
|
33
|
7.5
|
1.1
|
25GDL4-11*4
|
4
|
44
|
7.5
|
1.5
|
25GDL4-11*5
|
4
|
55
|
7.5
|
2.2
|
25GDL4-11*6
|
4
|
66
|
7.5
|
2.2
|
25GDL4-11*7
|
4
|
77
|
7.5
|
3
|
25GDL4-11*8
|
4
|
88
|
7.5
|
3
|
25GDL4-11*9
|
4
|
99
|
7.5
|
3
|
25GDL4-11*10
|
4
|
110
|
7.5
|
4
|
25GDL4-11*11
|
4
|
121
|
7.5
|
4
|
25GDL4-11*12
|
4
|
132
|
7.5
|
4
|
40GDL6-12*3
|
6
|
36
|
7.5
|
1.5
|
40GDL6-12*4
|
6
|
48
|
7.5
|
2.2
|
40GDL6-12*5
|
6
|
60
|
7.5
|
2.2
|
40GDL6-12*6
|
6
|
72
|
7.5
|
3
|
40GDL6-12*7
|
6
|
84
|
7.5
|
3
|
40GDL6-12*8
|
6
|
96
|
7.5
|
4
|
40GDL6-12*9
|
6
|
108
|
7.5
|
4
|
40GDL6-12*10
|
6
|
120
|
7.5
|
4
|
40GDL6-12*11
|
6
|
132
|
7.5
|
5.5
|
40GDL6-12*12
|
6
|
144
|
7.5
|
5.5
|
50GDL12-15*2
|
12
|
30
|
7
|
2.2
|
50GDL12-15*3
|
12
|
45
|
7
|
3
|
50GDL12-15*4
|
12
|
60
|
7
|
4
|
50GDL12-15*5
|
12
|
75
|
7
|
5.5
|
50GDL12-15*6
|
12
|
90
|
7
|
5.5
|
50GDL12-15*7
|
12
|
105
|
7
|
7.5
|
50GDL12-15*8
|
12
|
120
|
7
|
7.5
|
50GDL12-15*9
|
12
|
135
|
7
|
11
|
50GDL12-15*10
|
12
|
150
|
7
|
11
|
50GDL18-15*2
|
18
|
30
|
7
|
3
|
50GDL18-15*3
|
18
|
45
|
7
|
4
|
50GDL18-15*4
|
18
|
60
|
7
|
5.5
|
50GDL18-15*5
|
18
|
75
|
7
|
7.5
|
50GDL18-15*6
|
18
|
90
|
7
|
7.5
|
50GDL18-15*7
|
18
|
105
|
7
|
11
|
50GDL18-15*8
|
18
|
120
|
7
|
11
|
50GDL18-15*9
|
18
|
135
|
7
|
15
|
50GDL18-15*10
|
18
|
150
|
7
|
15
|
65GDL24-12*2
|
24
|
24
|
6
|
3
|
65GDL24-12*3
|
24
|
36
|
6
|
4
|
65GDL24-12*4
|
24
|
48
|
6
|
5.5
|
65GDL24-12*5
|
24
|
60
|
6
|
7.5
|
65GDL24-12*6
|
24
|
72
|
6
|
7.5
|
65GDL24-12*7
|
24
|
84
|
6
|
11
|
65GDL24-12*8
|
24
|
96
|
6
|
11
|
65GDL24-12*9
|
24
|
108
|
6
|
15
|
65GDL24-12*10
|
24
|
120
|
6
|
15
|
80GDL36-12*2
|
36
|
24
|
5.5
|
4
|
80GDL36-12*3
|
36
|
36
|
5.5
|
5.5
|
80GDL36-12*4
|
36
|
48
|
5.5
|
7.5
|
80GDL36-12*5
|
36
|
60
|
5.5
|
11
|
80GDL36-12*6
|
36
|
72
|
5.5
|
11
|
80GDL36-12*7
|
36
|
84
|
5.5
|
15
|
80GDL36-12*8
|
36
|
96
|
5.5
|
15
|
80GDL36-12*9
|
36
|
108
|
5.5
|
18.5
|
80GDL36-12*10
|
36
|
120
|
5.5
|
18.5
|
80GDL54-14*2
|
54
|
28
|
5
|
7.5
|
80GDL54-14*3
|
54
|
42
|
5
|
11
|
80GDL54-14*4
|
54
|
56
|
5
|
15
|
80GDL54-14*5
|
54
|
70
|
5
|
18.5
|
80GDL54-14*6
|
54
|
84
|
5
|
18.5
|
80GDL54-14*7
|
54
|
98
|
5
|
22
|
100GDL72-14*2
|
72
|
28
|
4.5
|
11
|
100GDL72-14*3
|
72
|
42
|
4.5
|
15
|
100GDL72-14*4
|
72
|
56
|
4.5
|
18.5
|
100GDL72-14*5
|
72
|
70
|
4.5
|
22
|
100GDL72-14*6
|
72
|
74
|
4.5
|
30
|
100GDL72-14*7
|
72
|
98
|
4.5
|
30
|
安装尺寸 免费电话:400-062-5858
