D、DG型卧式单吸多级泵

电 话:021-66052690

Q  Q:468255696

MAIL:sales@liquanpump.com

全国免费热线:400-062-5858

产品介绍
产品原理
产品特点
应用领域
技术参数
安装尺寸
产品介绍

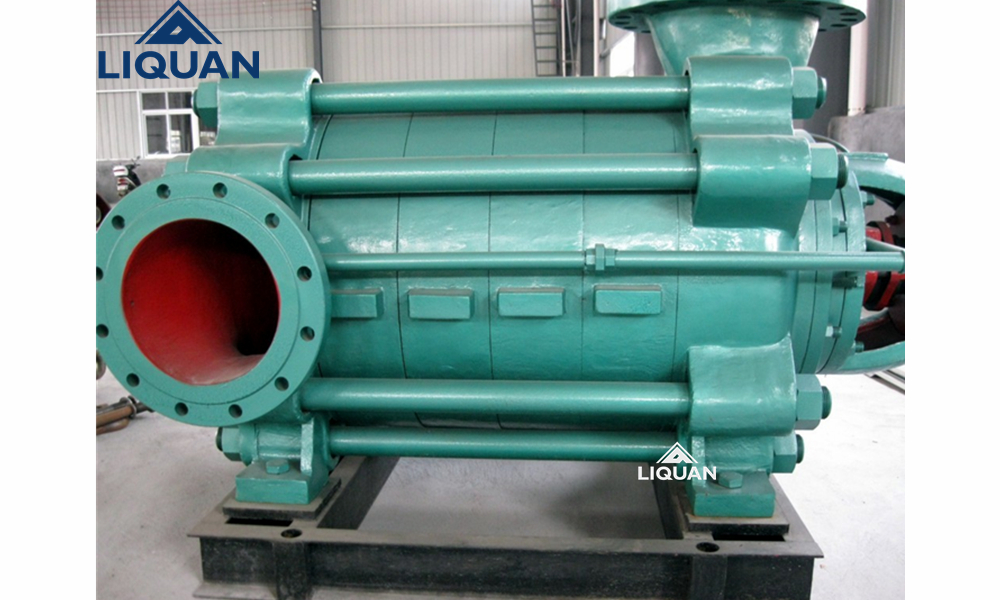

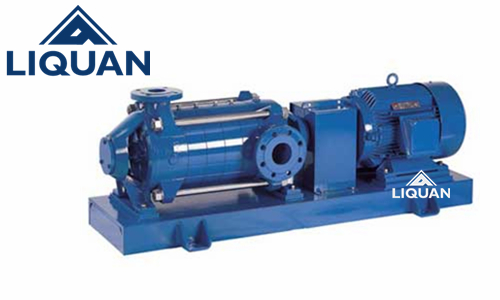

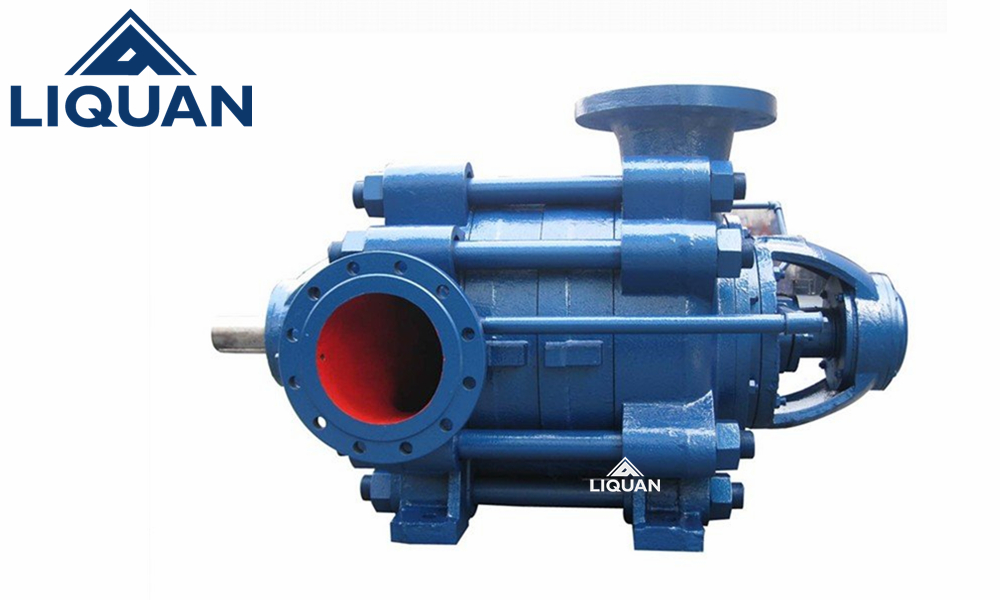

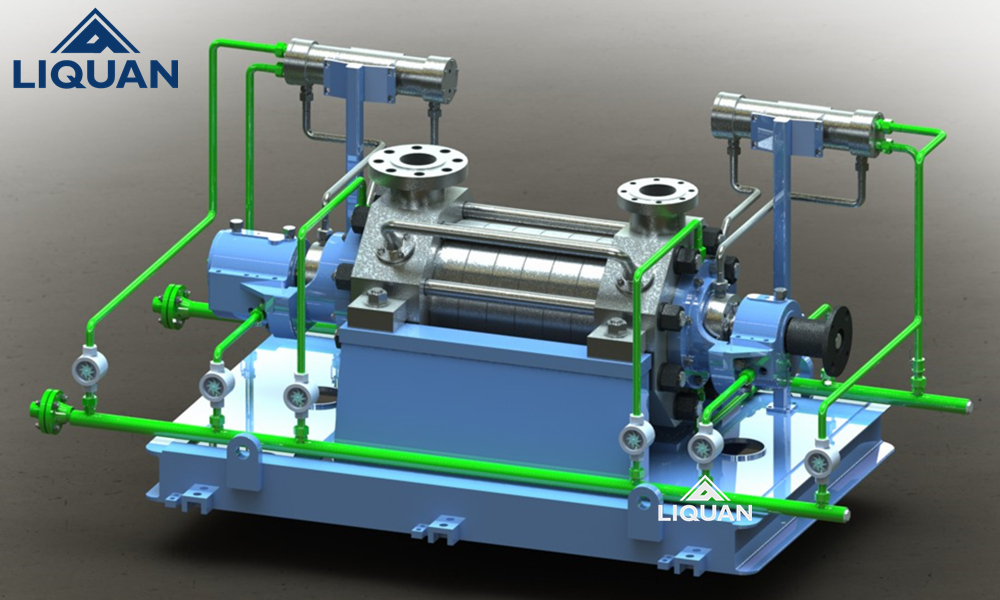

黎全公司的D、DG型系卧式单吸多级分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。



产品原理

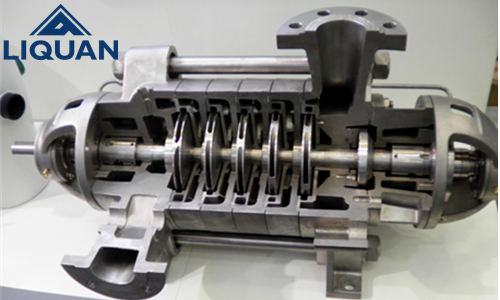

D型多级泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。水泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。
D型水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。

轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件,与电机直接连接。
密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。
轴承是单列向心球轴承,采用钙基润滑脂润滑。
填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。如果填料太紧,轴套容易发热,同时耗费功率。填料太松,由于液体流失要降低水泵的效率。



产品特点           免费电话:400-062-5858
1、水力模型先进,效率高,性能范围广。
2、泵运行平稳,噪音低。
3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。




应用领域
D、DG型系卧式单吸多级分段式离心泵适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。



技术参数           免费电话:400-062-5858
型  号
级数
流量Q
扬程
转速
电机功率
m3/h
L/S
(m)
(r/min)
(KW)
D-50型
2
18
5
19
2900
2.2
3
18
5
28.5
2900
3
4
18
5
38
2900
4
5
18
5
47.5
2900
5.5
6
18
5
57
2900
5.5
7
18
5
66.5
2900
7.5
8
18
5
76
2900
7.5
9
18
5
85.5
2900
7.5
10
18
5
95
2900
11
11
18
5
104.5
2900
11
12
18
5
114
2900
11
D-80型
2
32.4
9
22.7
2900
3
3
32.4
9
34.05
2900
5.5
4
32.4
9
45.4
2900
7.5
5
32.4
9
56.75
2900
7.5
6
32.4
9
68.1
2900
11
7
32.4
9
79.45
2900
15
8
32.4
9
90.8
2900
15
9
32.4
9
102.15
2900
15
10
32.4
9
113.5
2900
18.5
11
32.4
9
124.85
2900
18.5
12
32.4
9
136.2
2900
18.5
D-100型
2
54
15
35.4
2900
11
3
54
15
52.8
2900
15
4
54
15
70.4
2900
18.5
5
54
15
88
2900
22
6
54
15
105.6
2900
30
7
54
15
123.2
2900
37
8
54
15
140.8
2900
37
9
54
15
158.4
2900
45
10
54
15
176
2900
45
11
54
15
193.6
2900
55
12
54
15
211.2
2900
55
D-125型
2
108
30
40
2900
22
3
108
30
60
2900
30
4
108
30
80
2900
37
5
108
30
100
2900
45
6
108
30
120
2900
55
7
108
30
140
2900
55
8
108
30
160
2900
75
9
108
30
180
2900
75
10
108
30
200
2900
90
11
108
30
220
2900
90
12
108
30
240
2900
110
D-150型
2
162
45
54.6
2900
37
3
162
45
81.9
2900
55
4
162
45
109.2
2900
75
5
162
45
136.5
2900
90
6
162
45
163.8
2900
110
7
162
45
191.1
2900
132
8
162
45
218.4
2900
160
9
162
45
245.7
2900
160



安装尺寸           免费电话:400-062-5858





(一) 接配顺序:
1) 将密封环分别紧装在进水段及导叶挡板上。
2) 把导翼套装在中段上,然后将导翼挡板装在所有的中段上去。
3) 将装好的轴套甲和疑的轴,穿过迸水段,并推入叶轮,在中段上铺上一层纸垫,装上中段,再推入第二个叶轮,重复以上步骤,将所有的叶轮及中段装完。
4) 将平衡环、平衡套及出水段导翼分别装出水段上。
5) 将出水段装在中段上,然后用拉紧螺栓将进水段、中段和出水段紧固在一起。
6) 装上平衝盘及轴套乙(50DB泵无此件)。
7) 将纸垫装到尾盖上,将尾盖装到出水段上,并将填料及填料环,填料压盖顺次装入进
段和尾盖的填料室。
8) 将轴承体分别装到进水段和尾盖以上,并用螺栓紧固。
9) 装入轴承定位套,滾珠轴承,并以螺母固。

10) 在轴承体内装入适量黄油,并将纸垫套在轴承盖上,将轴承盖装到承轴体上以螺钉紧固。

11) 装上联轴器部件,放气考克及所有的四方螺塞。

拆卸按上不相反步骤进行。
(二) 安 装:
1、安装前的准备工作。
1) 检查水泵和电机。
2) 准备工具及起重机械。
3) 检査机器的基础。
2、安装顺序:
1) 整套水泵运到现场,附带底座者已装好电动机,找平底座吋可不必卸下水泵和电机。
2) 将底座放在地基上,在地脚螺钉附近垫楔形垫铁,将底座垫高约20?40毫米,准备找后填充水螺浆之用。
3) 用水平仪检査底座的水平度,找平后扳紧地脚螺母用水泥浆填充底座。
4) 经3?4天水泥干固后,再检査一下水平度。
5) 将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除;,,并把水泵和电机放到底
上。
6) 调整泵轴水平,找平后适当上紧螺母,以防走动,待调节完毕后再安装电机,在不合
平处垫以铁板,
泵和联轴器之间留有一定间隙。
7) 把平尺放在联轴器上,检査水泵轴心线与电机轴心线是否重合,若不重台,在电机或
的脚下垫以薄片,使两个联轴器外圆与平尺相平,然后取出垫的几片薄铁片,用经过刨制的整块铁板来代替铁片,并重新检査安装情况。
为了检查安装的精度,在几个相反位置上用塞尺,测量两联轴器平面的间隙,联轴器平面一周上大和小间隙差数不得超过0.3毫米,两端中心线上下或左右的差数不得超过0.1毫米。
(三) 起动和停止:
1) 将轴上及其它涂油件上所涕的油涂净。
2) 用汽油清洗轴承和油室,用棉纱擦净。
3)在轴承体内加入钙基簧油。
4)试验成功.检査电机转向是否正确.严防水泵发转而使螺母松开.然后开动电机。
5)往泵内注水或空泵引水。
6)关闭吐出管上的阀及压力计旋塞。
7)上述过程完毕后.启动电机.打开压力计旋塞

8)当水泵以正常转数运转时,压力计显示适当压力.然后打开真空表旋基并逐渐打开排水管路上的闸阀 到需要的压力为止。

9)当停止水泵吋.要慢慢地关闭排水管路上的闸阀.关闭真空表旋塞.并停止电机.然后关闭压力表旋塞。
10)长期停止使用水泵时.水泵应拆卸开.将泵零件的水擦开.并在滑动面上涂以防锈油妥善保存。
(四)运转
1) 注意水泵轴承溫度.不得超过外界温度351其极限溫度不很大于751^
2) 墳料室内正常漏水程度.为每分钟不大于15毫升.应随时调整填料压盖压紧程度。
3) 定期检査朕轴器,注意电机轴承溫升。
4)运转过程中.如发生矂音或异常的声音吋.应立即停车检査其原因.
