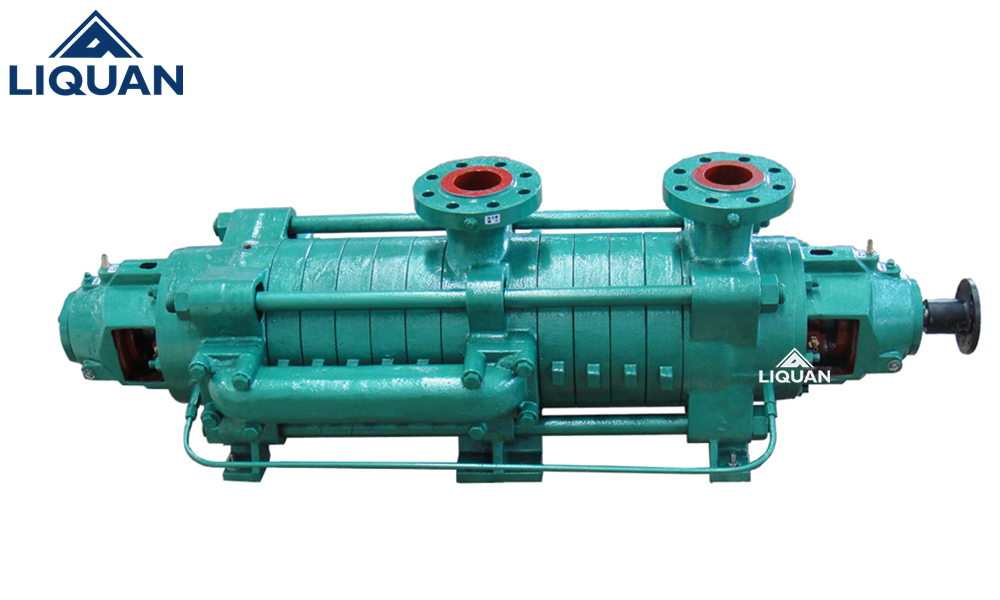

产品介绍
黎全公司的GC型泵卧式单吸多级分段式离心泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体之用。
产品原理
GC型水泵为多级分段式,1-1/2GC-4GC四个型号的进出口分别在进水段和出水段上,均垂直向上,其扬程可根据使用需要而增减水泵级数.水泵装配良好与否,对性能影响很大,尤其是各个叶轮的出口与导翼进口之相对位置,每级叶轮的吐出口中心必须对准导翼的中心,其中稍有偏差将使水泵的流量减少,扬程降低,效率差,在检修装配时务必注意,若有偏差必须调整。

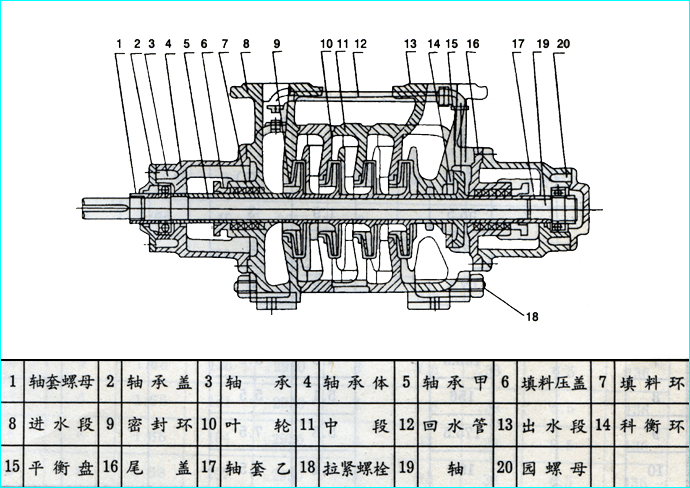

GC型锅炉给水泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。
进水段、中段、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必须存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质碳素钢制成，中间装有叶轮，用键、轴套和轴套螺母固定在轴上。轴的一端安装联轴器部件，与电机直接联接。从转动方向看时，泵轴为顺进针方向旋转。
密封环为铸铁制成，防止水泵中高压水漏回进水部分，分别固定在进水段与中段之中，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡盘共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于两填料室处，作固定叶轮和保护泵轴之用。为易损件，磨损后可用备件更换。
轴承是用单列向心球轴承，采用钙基黄油润滑。
填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可压的太紧，也不可太松，以液体能一滴一滴地渗出为准。如果填料太紧，轴套容易发热同时耗费功率。填料太松，由于液体流失要降低水泵效率。
产品特点 免费电话：400-062-5858
1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封，安全可靠、结构简单，维修方便快捷。
应用领域
GC型泵卧式单吸多级分段式离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。
技术参数 免费电话：400-062-5858
|
1. 型号 |
流量
|
扬程
|
转速
|
效率
|
功率（KW）
|
|
|
(mз/h）
|
（m）
|
（r/min）
|
（%）
|
轴功率
|
电机功率
|
|
|
1.5GC-5×2
|
6
|
46
|
2950
|
38
|
2
|
3
|
|
1.5GC-5×3
|
6
|
69
|
2950
|
38
|
3
|
4
|
|
1.5GC-5×4
|
6
|
92
|
2950
|
38
|
4
|
5.5
|
|
1.5GC-5×5
|
6
|
115
|
2950
|
38
|
5
|
7.5
|
|
1.5GC-5×6
|
6
|
138
|
2950
|
38
|
6
|
7.5
|
|
1.5GC-5×7
|
6
|
161
|
2950
|
38
|
7
|
7.5
|
|
1.5GC-5×8
|
6
|
184
|
2950
|
38
|
8
|
11
|
|
1.5GC-5×9
|
6
|
207
|
2950
|
38
|
9
|
11
|
|
2GC-5×2
|
10
|
64
|
2950
|
39.6
|
4.4
|
7.5
|
|
2GC-5×3
|
10
|
96
|
2950
|
39.6
|
6.6
|
11
|
|
2GC-5×4
|
10
|
128
|
2950
|
39.6
|
8.8
|
15
|
|
2GC-5×5
|
10
|
160
|
2950
|
39.6
|
11
|
15
|
|
2GC-5×6
|
10
|
192
|
2950
|
39.6
|
13.2
|
18.5
|
|
2GC-5×7
|
10
|
224
|
2950
|
39.6
|
15.4
|
22
|
|
2GC-5×8
|
10
|
256
|
2950
|
39.6
|
17.6
|
30
|
|
2GC-5×9
|
10
|
288
|
2950
|
39.6
|
19.8
|
7.5
|
|
2.5GC-6×2
|
15
|
62
|
2950
|
43.7
|
5.8
|
11
|
|
20
|
54
|
2950
|
47.4
|
6.2
|
11
|
|
|
2.5GC-6×3
|
15
|
93
|
2950
|
43.7
|
8.7
|
15
|
|
20
|
81
|
2950
|
47.4
|
9.3
|
15
|
|
|
2.5GC-6×4
|
15
|
124
|
2950
|
43.7
|
11.6
|
22
|
|
20
|
108
|
2950
|
47.4
|
12.4
|
22
|
|
|
2.5GC-6×5
|
15
|
155
|
2950
|
43.7
|
14.5
|
22
|
|
20
|
135
|
2950
|
47.4
|
15.5
|
22
|
|
|
2.5GC-6×6
|
15
|
186
|
2950
|
43.7
|
17.4
|
30
|
|
20
|
162
|
2950
|
47.4
|
18.6
|
30
|
|
|
2.5GC-6×7
|
15
|
217
|
2950
|
43.7
|
20.2
|
30
|
|
20
|
189
|
2950
|
47.4
|
21.7
|
30
|
|
|
2.5GC-6×8
|
15
|
248
|
2950
|
43.7
|
23.2
|
37
|
|
20
|
216
|
2950
|
47.4
|
24.8
|
37
|
|
|
2.5GC-6×9
|
15
|
279
|
2950
|
43.7
|
26.1
|
22
|
|
20
|
243
|
2950
|
47.4
|
27.9
|
22
|
|
|
4GC-8×2
|
30
|
86
|
2950
|
51
|
13.8
|
30
|
|
45
|
82
|
2950
|
60
|
16.8
|
30
|
|
|
55
|
76
|
2950
|
62.5
|
18.1
|
30
|
|
|
4GC-8×3
|
30
|
129
|
2950
|
51
|
20.7
|
37
|
|
45
|
123
|
2950
|
60
|
25.2
|
37
|
|
|
55
|
114
|
2950
|
62.5
|
27.2
|
37
|
|
|
4GC-8×4
|
30
|
172
|
2950
|
51
|
27.6
|
55
|
|
45
|
164
|
2950
|
60
|
27.6
|
55
|
|
|
55
|
152
|
2950
|
62.5
|
36.2
|
55
|
|
|
4GC-8×5
|
30
|
215
|
2950
|
51
|
34.5
|
55
|
|
45
|
205
|
2950
|
60
|
42
|
55
|
|
|
55
|
190
|
2950
|
62.5
|
45.3
|
55
|
|
|
4GC-8×6
|
30
|
258
|
2950
|
51
|
41.4
|
75
|
|
45
|
246
|
2950
|
60
|
50.4
|
75
|
|
|
55
|
228
|
2950
|
62.5
|
54.1
|
75
|
|
|
4GC-8×7
|
30
|
301
|
2950
|
51
|
48.2
|
75
|
|
45
|
287
|
2950
|
60
|
58.8
|
75
|
|
|
55
|
266
|
2950
|
62.5
|
63.4
|
75
|
|
|
4GC-8×8
|
30
|
344
|
2950
|
51
|
55
|
100
|
|
45
|
328
|
2950
|
60
|
67
|
100
|
|
|
55
|
304
|
2950
|
62.5
|
73
|
100
|
|
|
4GC-8×9
|
30
|
387
|
2950
|
51
|
62
|
100
|
|
45
|
369
|
2950
|
60
|
75.5
|
100
|
|
|
55
|
342
|
2950
|
62.5
|
82
|
100
|
|
|
4GC-8×10
|
30
|
430
|
2950
|
51
|
69
|
–
|
|
45
|
410
|
2950
|
60
|
84
|
–
|
|
|
55
|
380
|
2950
|
62.5
|
91
|
–
|
|

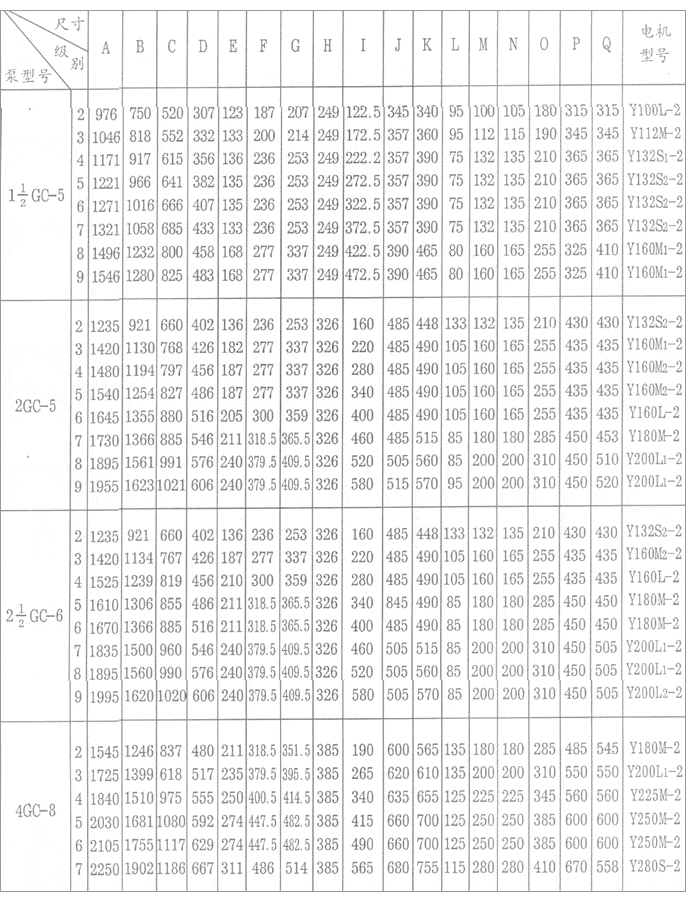

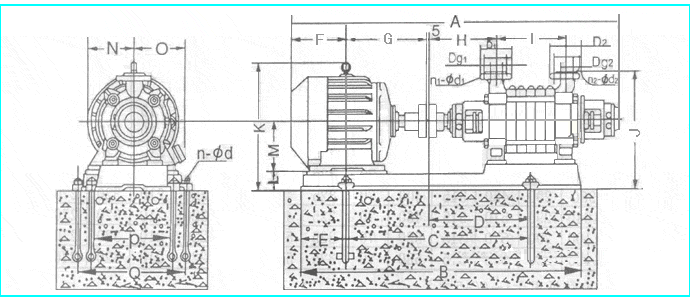

安装尺寸 免费电话：400-062-5858
GC型卧式多级离心泵|故障分析及排除方法
|
故 障
|
原 因
|
解 决 方 式
|
|
1、泵不吸水，压力表指针剧烈摆动。
|
灌注引水不够，管路与仪表连接处漏气。
|
检修底阀是否漏水，在灌足引水，拧紧或修回漏气处。
|
|
2、水泵不出水，真空表表示高度真空。
|
底阀没有打开或已堵塞，吸水管路阻力太大，吸水高度过高。
|
检查底阀，更换水管，降低吸水高度。
|
|
3、压力表有压力，但仍不出水。
|
出水管阻力太大，旋转方向不对，叶轮堵塞，泵转速不足。
|
检查或缩短水管。检查电机，清除叶轮内的污物，增加泵转速。
|
|
4、流量低于设计要求。
|
水泵堵塞，密封环磨损过多，转速不足。
|
清洗水泵及管路，更换密封环，增加泵转速。
|
|
5、泵消耗功率过大。
|
填料压盖太紧，并发热，叶轮有磨损，泵流量增大。
|
调整填料压盖松紧程度，检查泵轴是否弯曲，更换叶轮，增加出水阻力，降低流量。
|
|
6、泵内声音反常，泵不出水。
|
吸水管阻力过大，吸入管路漏气，输送的液体温度过高。
|
检查吸入管和底阀，堵塞漏气处、减少吸水高度，降低水温。
|
|
7、水泵振动，轴承过热。
|
电机与泵不同心，轴承缺油或磨损。
|
调整电机轴与泵轴的同轴度，加油或更换轴承。
|
