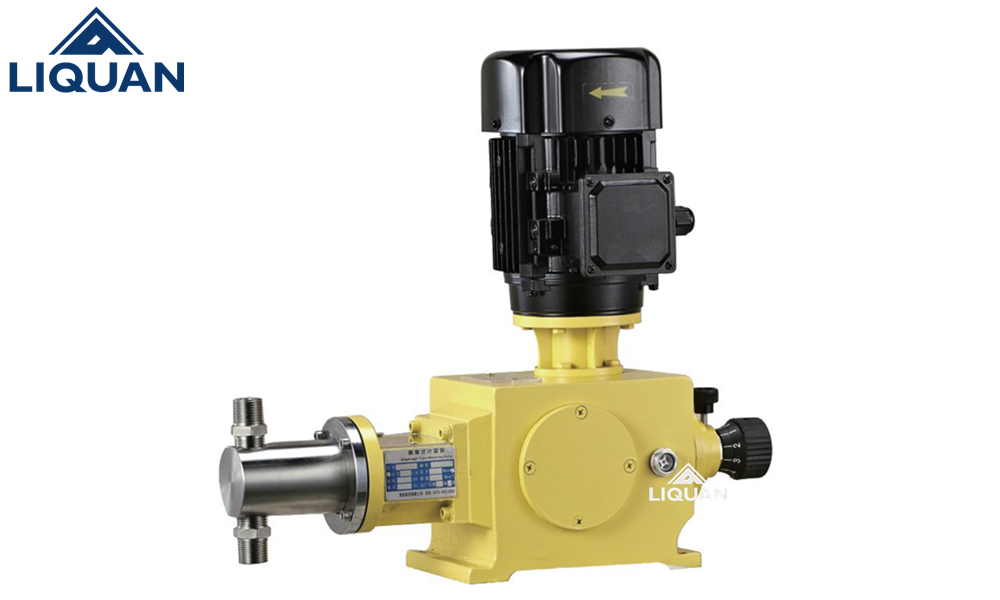

产品介绍
黎全公司的J-X系列柱塞式计量泵主要是往复式柱塞泵、活塞泵,按泵的缸数可分为单缸、双缸、三缸等多种类型。该泵可广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机(或定机)时从0-100%范围内无级调节。(根据计量泵的特性,行程一般不小于总行程的10%)单缸泵适用于单一液体的场合;双缸泵可作比例泵使用,也可并联使用;三缸泵可作为三比例泵使用,也可三缸并联,以达到较大排量,增高了液体的脉冲频率,促使液体连续顺畅加入;六缸泵可达三缸泵二倍效果。
可调流量范围: 0-150 L/H
压力范围: 0-50 MPA
电机功率: 0.37KW, 0.55KW, 220V / 380V / 400V, 50/60HZ
驱动系统: 两相、三相标准电机或防爆电机
流量控制方式:手动控制, 自动控制
防护等级: IP55,IP54
产品原理

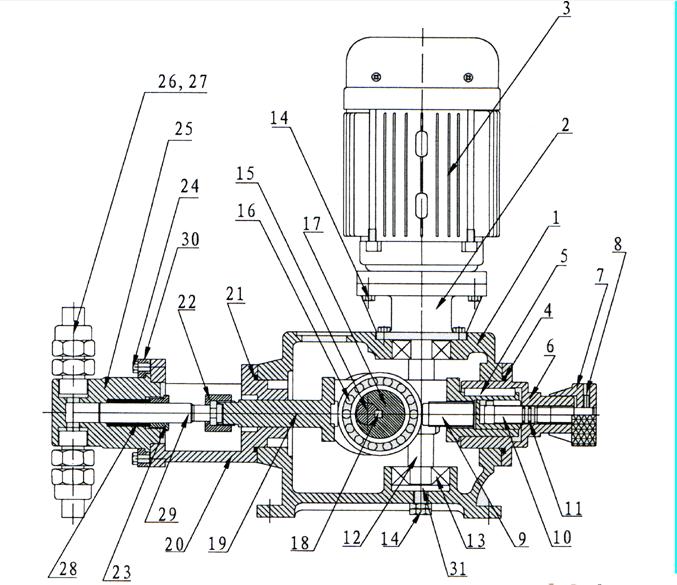

J-X系列柱塞式计量泵结构原理:
1泵的结构:该泵的由电机、传动箱、缸体等三部份组成。
2传动箱部件是由弓型连杆凸轮机构、行程调节机构和速比蜗轮机构
组成;通过旋转调节手轮来实行高调节行程,从面改变弓型连杆中前后距离来达到改变柱塞(活塞)行程的目的。
3缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。
4工作原理:电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动弓型连杆的滑动调节座内作往复运动。连同膜片,通过单向阀的作用使泵腔内逐渐形成真空,吸入阀打开,吸入液体;当膜片向前死点移动时,此时吸入阀关闭,排出阀打开,液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。
5流量调节特性:泵的流量调节是靠旋转调节手轮,带动调节螺杆转动,从而改变弓型连杆间的间距,改变膜片在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定膜片行程,精确率为95%.

|
 序号  |
 零件名称  |
 序号  |
 零件名称  |
 序号  |
 零件名称  |
 序号  |
 零件名称  |
|
 1  |
 箱体  |
 9  |
 调节顶杆  |
 17  |
 偏心轮  |
 25  |
 泵头  |
|
 2  |
 电机连接头  |
 10  |
 调节杆  |
 18  |
 健  |
 26  |
 单向阀  |
|
 3  |
 电机  |
 11  |
 密封件  |
 19  |
 顶杆  |
 27  |
 接管阀  |
|
 4  |
 密封件  |
 12  |
 蜗杆  |
 20  |
 泵头联节头  |
 28  |
 填料  |
|
 5  |
 健  |
 13  |
 轴承  |
 21  |
 密封件  |
 29  |
 柱塞  |
|
 6  |
 调节器  |
 14  |
 调节螺丝  |
 22  |
 柱塞压紧帽  |
 30  |
 泵头压板  |
|
 7  |
 手轮  |
 15  |
 主轴  |
 23  |
 填料压紧帽  |
 31  |
 轴承垫板  |
|
 8  |
 紧定螺丝钉  |
 16  |
 滚轮  |
 24  |
 螺丝  |
产品特点           免费电话:400-062-5858
1、与介质直接接触部位采用不锈钢及四氟材质。过流适应一般颗粒,无毒无味。
2、精铸壳体,耐用,精密浇铸壳体,铸铜蜗轮及耐磨球轴承,润滑油润滑所有驱动零件。
3、易损部件经过特殊化处理,质量保证。
4、内部配置性能卓越的调节器总成,延长泵的使用寿命,并降低了噪音。
5、定量输出,在泵运行或停止时也可调节流量,精密度高可达正负百分之一。
6、吐出压力一款系列可达500KG。
7、适用于输送温度为 -30~120℃,粘度为 0.3~800mm2/s 的介质。
应用领域
J-X型柱塞隔膜计量泵柱塞泵使用的排出压力范围比较广泛,且宜制成高压泵结构简单,维修方便,价格具有竞争优势,柱塞直径很小,通常在8-75mm.使用绝缘,冷却或加热泵缸控制介质温度。广泛应用于石油化学工业、医药、饮食、火电厂、核电、环境保护、矿山、国防等科研和生产部门。
技术参数           免费电话:400-062-5858
|
 型   号
 |
 流量
 |
 压力(Mpa)
 |
 柱塞直径
 |
 行程(MM)
 |
 泵速(MIN-1)
 |
 功率
 |
 进出口径(MM)
 |
 重量(KG)
 |
|
 (L/H)
 |
 (MM)
 |
 (KW)
 |
||||||
|
 J-X 0.8/50
 |
 0.8
 |
 50
 |
 4
 |
 20
 |
 96
 |
 0.37
 |
 3
 |
 30
 |
|
 J-X 1.0/50
 |
 1
 |
 50
 |
 0.55
 |
|||||
|
 J-X 1.0/25
 |
 1
 |
 25
 |
 0.37
 |
|||||
|
 J-X 1.3/50
 |
 1.3
 |
 50
 |
 5
 |
 0.37
 |
||||
|
 J-X 2.0/50
 |
 2
 |
 50
 |
 6
 |
 0.55
 |
 5
 |
|||
|
 J-X 2.5/40
 |
 2.5
 |
 40
 |
 0.55
 |
|||||
|
 J-X 3.8/32
 |
 3.8
 |
 32
 |
 8
 |
 0.55
 |
||||
|
 J-X 5.0/25
 |
 5
 |
 25
 |
 0.55
 |
|||||
|
 J-X 6.3/20
 |
 6.3
 |
 20
 |
 10
 |
 0.55
 |
||||
|
 J-X 6.3/5
 |
 6.3
 |
 5
 |
 0.55
 |
|||||
|
 J-X 8/16
 |
 8
 |
 16
 |
 0.55
 |
|||||
|
 J-X 8/4
 |
 8
 |
 4
 |
 0.37
 |
|||||
|
 J-X 10/12.5
 |
 10
 |
 12.5
 |
 12
 |
 0.55
 |
 13
 |
|||
|
 J-X 10/3.2
 |
 10
 |
 3.2
 |
 0.55
 |
|||||
|
 J-X 13/10
 |
 13
 |
 10
 |
 0.55
 |
|||||
|
 J-X 13/2.5
 |
 13
 |
 2.5
 |
 0.37
 |
|||||
|
 J-X 16/8
 |
 16
 |
 8
 |
 16
 |
 0.55
 |
||||
|
 J-X 16/2.0
 |
 16
 |
 2
 |
 0.37
 |
|||||
|
 J-X 20/6.3
 |
 20
 |
 6.3
 |
 0.55
 |
|||||
|
 J-X 20/1.6
 |
 20
 |
 1.6
 |
 0.37
 |
|||||
|
 J-X 25/5
 |
 25
 |
 5
 |
 20
 |
 0.55
 |
||||
|
 J-X 25/1.3
 |
 25
 |
 1.3
 |
 0.37
 |
|||||
|
 J-X 32/4
 |
 32
 |
 4
 |
 0.55
 |
|||||
|
 J-X 32/1
 |
 32
 |
 1
 |
 0.37
 |
|||||
|
 J-X 40/3.2
 |
 40
 |
 3.2
 |
 25
 |
 0.55
 |
||||
|
 J-X 40/0.8
 |
 40
 |
 0.8
 |
 0.37
 |
|||||
|
 J-X 50/2.5
 |
 50
 |
 2.5
 |
 0.55
 |
|||||
|
 J-X 50/0.63
 |
 50
 |
 0.63
 |
 0.37
 |
|||||
|
 J-X 62/2
 |
 63
 |
 2
 |
 32
 |
 0.55
 |
||||
|
 J-X 80/1.6
 |
 80
 |
 1.6
 |
 0.37
 |
|||||
|
 J-X 100/2
 |
 100
 |
 2
 |
 35
 |
 0.55
 |
||||
|
 J-X 125/1.3
 |
 125
 |
 1.3
 |
 38
 |
 0.37
 |
||||
|
 J-X 150/1.0
 |
 150
 |
 1
 |
 42
 |
 0.55
 |

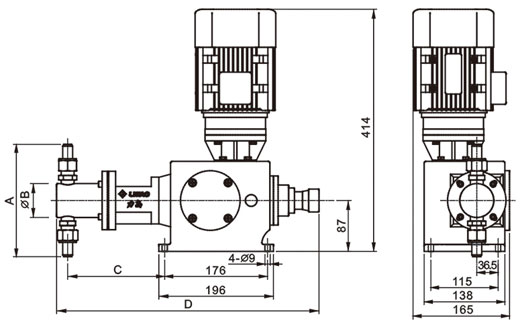

安装尺寸           免费电话:400-062-5858

J-X型柱塞式计量泵|故障原因分析及排除方法
|
 序 号  |
 故障特征  |
 故 障 原 因  |
 排 除 方 法  |
|
 1  |
 不排液  |
 1.     吸入高度太高
2.     吸入管道阻塞
3.     吸入管道漏气
 |
 1.     降低安装高度
2.     清洗疏通吸入管道
3.     压紧或更换密封垫片
 |
|
 2  |
 排液量不够  |
 1.     吸入管道局部阻塞
2.     吸入或排出阀内有异物卡阻
3.     泵阀磨损关闭不严
4.     转速不足
 |
 1.     疏通吸入管道
2.     清洗吸排阀
3.     修理或更换阀件
4. 检查电机和电压  |
|
 3  |
 排出压力不稳定  |
 1.     吸入或排出阀内有杂物卡阻或漏气
2.     管道未设置背压阀
 |
 1.     清除吸、排阀内的杂质
拧紧螺丝消除漏气
2.     增设背压阀
 |
|
 4  |
 计量精度不够  |
 1.     柱塞密封填料漏液
2.     吸入或排出阀磨损
3.     电机转速不稳定
4.     调节手轮移位
 |
 1.     调整或更换密封填料
2.     更换吸排阀
3.     稳定电源频率和电压
4.     校准并固定
 |
|
 5  |
 运转中有冲击声  |
 1.     转动零件松动或严重磨损
2.     吸入高度过高
3.     吸入管道漏气
4.     介质中有空气
5.     吸入管径太少
6.     排出压力过高
 |
 1.     拧紧有关螺丝或更换新零件
2.     降低安装高度
3.     压紧吸入法兰或螺母
4.     排除介质中的空气
5.     增大吸入管径
6.     降低压力
 |
