产品介绍

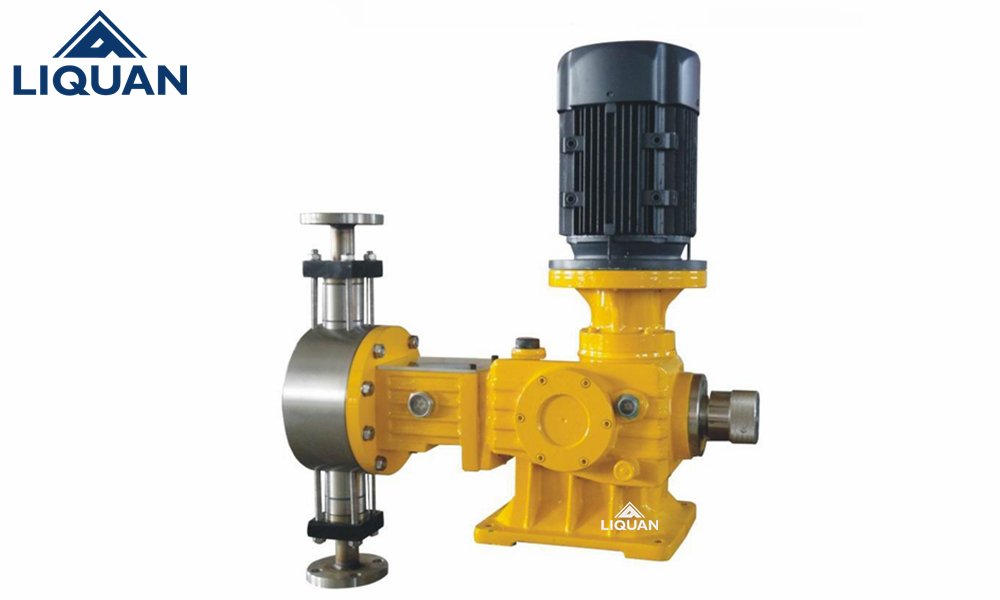

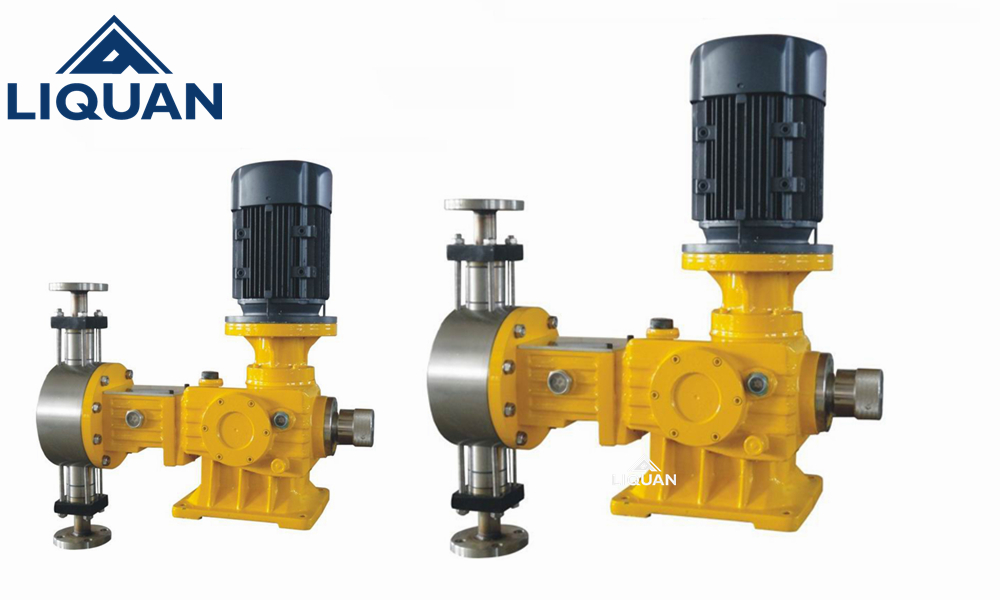

黎全公司生产的J-TM型液压隔膜式式计量泵，是由电机驱动的计量泵，适用于底压力场合的流体精确计量，有多种材质泵头可选，膜片统一采用多层复合PTFE材质。因其具有很高的计量精度和稳定性能及极高的使用工求，而广泛应用于污水处理，食品剂添加，各种特殊介质的输送。
流量范围: 0-7000 L/H
压力范围:0-64MPA
功率：4KW ,5.5KW, 380V /400V,50Hz / 60Hz
泵头可配：保温型、冷却型
驱动系统: 三相标准电机或防爆电机
流量控制:手动控制或自动控制
防护等级: IP55,IP54
产品原理
J-TM型液压隔膜式计量泵采用电机驱动，通过泵体内的膜片的张吸运作将介质送出，无动密封无泄漏，维修简便，在无介质情况下也可以安全运转；计量精度高，性能稳定，可通过泵上的旋钮调节流量的大小，能更准确的根据实际工况调节，更智能化。
a) 泵在运行或停止状态均可调节流量，精度达±1%，无泄漏
b) 泵头与动力箱正确分开，加固铸铁齿轮箱，确保长期使用寿命
c) 液压驱动隔膜泵，双隔膜及隔膜破裂报警可选，膜片寿命≥8000小时以上
d) PTFE复合材料隔膜，防腐性能更佳，使用更耐久
e) 结构合理、性能可靠、运行平稳、调节方便、维护简单。
可根据客户的使用介质选择泵体材质和膜片材质，使用寿命更长，效率更高。
产品特点 免费电话：400-062-5858
无泄漏，维修方便，低噪音，使用方便。
计量精度优于机械隔膜泵，密封性能优于柱塞泵，配冲程调节器可以实现远程自动控制。
操作安全，机械驱动隔膜，流量调节能够调节冲程长度或电机频率。
隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶包履，可有效提出升隔膜适用寿命。
可安置于药槽或管道上，接触介质泵头为PVC、可选PTFE、及不锈钢材质。
性价比高，普遍适用于压力要求不高的水处理行业，在泵运行或停止时也可调节流量也可定量输出。
应用领域
J-TM型液压隔膜式计量泵广泛应用于石油化学工业、医药、饮食、火电厂、核电、环境保护、矿山、国防等科研和生产部门。
技术参数 免费电话：400-062-5858
|
型号规格
|
流量L/h
|
压力Mpa
|
柱塞直径mm
|
行程mm
|
往复次数 （rpm
|
电机功率KW
|
重量KG
|
|
J-TM-23/64
|
23
|
64
|
8
|
80
|
90
|
4
|
500
|
|
J-TM-33/64
|
33
|
64
|
10
|
80
|
90
|
4
|
|
|
J-TM-40/50
|
40
|
50
|
11
|
80
|
90
|
4
|
|
|
J-TM-60/50
|
60
|
50
|
13
|
80
|
90
|
4
|
|
|
J-TM-67/40
|
67
|
40
|
14
|
80
|
90
|
4
|
|
|
J-TM-100/32
|
100
|
32
|
17
|
80
|
90
|
4
|
|
|
J-TM-110/32
|
110
|
32
|
18
|
80
|
90
|
4
|
|
|
J-TM-160/25
|
160
|
25
|
22
|
80
|
90
|
5.5
|
|
|
J-TM-180/25
|
180
|
25
|
23
|
80
|
90
|
5.5
|
|
|
J-TM-270/20
|
270
|
20
|
28
|
80
|
90
|
5.5
|
|
|
J-TM-290/20
|
290
|
20
|
29
|
80
|
90
|
5.5
|
|
|
J-TM-430/16
|
430
|
16
|
36
|
80
|
90
|
5.5
|
|
|
J-TM-450/16
|
450
|
16
|
36
|
80
|
90
|
5.5
|
|
|
J-TM-680/10
|
680
|
10
|
45
|
80
|
90
|
5.5
|
|
|
J-TM-800/10
|
800
|
10
|
49
|
80
|
90
|
5.5
|
|
|
J-TM-1200/8
|
1200
|
8
|
59
|
80
|
90
|
5.5
|
|
|
J-TM-1080/6.4
|
1080
|
6.4
|
56
|
80
|
90
|
5.5
|
|
|
J-TM-1600/6.4
|
1600
|
6.4
|
69
|
80
|
90
|
5.5
|
|
|
J-TM-1460/4.0
|
1460
|
4
|
66
|
80
|
90
|
5.5
|
|
|
J-TM-2200/2.5
|
2200
|
2.5
|
81
|
80
|
90
|
5.5
|
|
|
J-TM-1850/1.6
|
1850
|
1.6
|
74
|
80
|
90
|
5.5
|
|
|
J-TM-2750/1.0
|
2750
|
1
|
90
|
80
|
90
|
5.5
|
|
|
J-TM-2250/0.8
|
2250
|
0.8
|
81
|
80
|
90
|
5.5
|
|
|
J-TM-3300/0.8
|
3300
|
0.8
|
99
|
80
|
90
|
5.5
|
|
|
J-TM-5000/0.5
|
5000
|
0.5
|
121
|
80
|
90
|
5.5
|
|
|
J-TM-7000/0.5
|
7000
|
0.5
|
144
|
80
|
90
|
5.5
|
安装尺寸 免费电话：400-062-5858
|
型号规格
|
安装尺寸
|
重量
|
||||||
|
（Kg）
|
||||||||
|
DN
|
D
|
K
|
d
|
h1
|
h2
|
L
|
500
|
|
|
J-TM-23/64
|
10
|
95
|
65
|
46
|
303
|
383
|
980
|
|
|
J-TM-33/64
|
10
|
95
|
65
|
46
|
303
|
383
|
980
|
|
|
J-TM-40/50
|
10
|
95
|
65
|
46
|
303
|
383
|
980
|
|
|
J-TM-60/50
|
10
|
95
|
65
|
46
|
303
|
383
|
980
|
|
|
J-TM-67/40
|
10
|
95
|
65
|
46
|
303
|
383
|
980
|
|
|
J-TM-100/32
|
10
|
95
|
65
|
46
|
303
|
383
|
980
|
|
|
J-TM-110/32
|
16
|
105
|
75
|
60
|
214
|
254
|
980
|
|
|
J-TM-160/25
|
16
|
105
|
75
|
60
|
214
|
254
|
980
|
|
|
J-TM-180/25
|
16
|
105
|
75
|
60
|
214
|
254
|
980
|
|
|
J-TM-270/20
|
16
|
105
|
75
|
60
|
214
|
254
|
980
|
|
|
J-TM-290/20
|
20
|
105
|
75
|
60
|
214
|
254
|
980
|
|
|
J-TM-430/16
|
20
|
105
|
75
|
60
|
214
|
254
|
980
|
|
|
J-TM-450/16
|
20
|
105
|
75
|
60
|
214
|
254
|
980
|
|
|
J-TM-680/10
|
20
|
105
|
75
|
60
|
214
|
254
|
980
|
|
|
J-TM-800/10
|
25
|
115
|
85
|
65
|
290
|
320
|
980
|
|
|
J-TM-1200/8
|
25
|
115
|
85
|
65
|
290
|
320
|
980
|
|
|
J-TM-1080/6.4
|
25
|
115
|
85
|
65
|
290
|
320
|
980
|
|
|
J-TM-1600/6.4
|
25
|
115
|
85
|
65
|
290
|
320
|
980
|
|
|
J-TM-1460/4.0
|
35
|
135
|
96
|
75
|
290
|
320
|
980
|
|
|
J-TM-2200/2.5
|
35
|
135
|
96
|
75
|
290
|
320
|
980
|
|
|
J-TM-1850/1.6
|
35
|
135
|
96
|
75
|
290
|
320
|
1000
|
|
|
J-TM-2750/1.0
|
40
|
150
|
110
|
84
|
235
|
265
|
1000
|
|
|
J-TM-2250/0.8
|
40
|
150
|
110
|
84
|
235
|
265
|
1000
|
|
|
J-TM-3300/0.8
|
50
|
160
|
125
|
108
|
245
|
275
|
1000
|
|
|
J-TM-5000/0.5
|
80
|
195
|
160
|
135
|
730
|
670
|
1000
|
|
|
J-TM-7000/0.5
|
80
|
195
|
160
|
135
|
730
|
670
|
1000
|
|
