JYZ型液压隔膜计量泵

电 话:021-66052690

Q  Q:468255696

MAIL:sales@liquanpump.com

全国免费热线:400-062-5858

产品介绍
产品原理
产品特点
应用领域
技术参数
安装尺寸

产品介绍

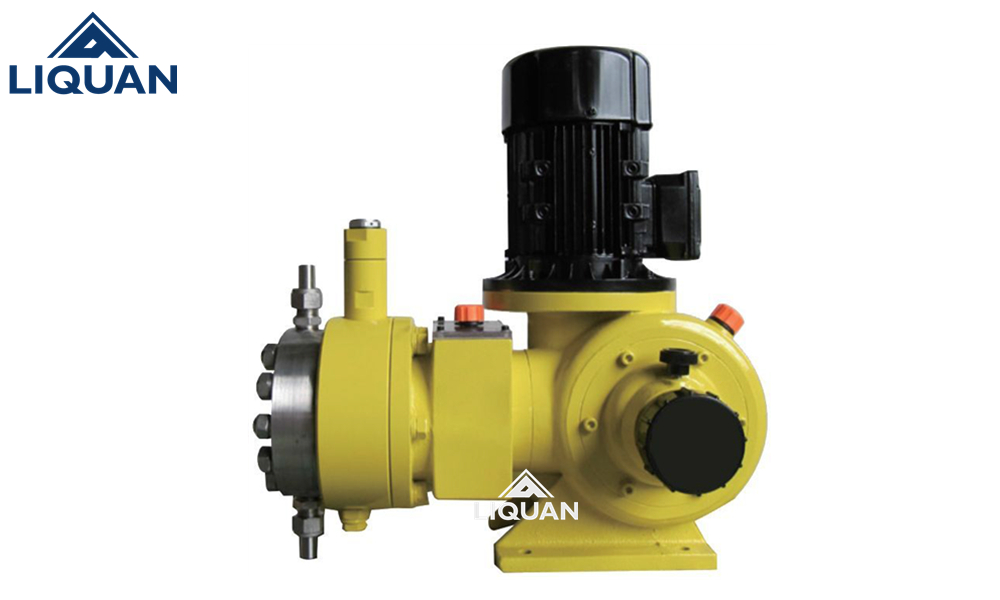

黎全公司生产的JYZ型液压隔膜式式计量泵,是由电机驱动的计量泵,适用于底压力场合的流体精确计量,有多种材质泵头可选,膜片统一采用多层复合PTFE材质。因其具有很高的计量精度和稳定性能及极高的使用工求,而广泛应用于污水处理,食品剂添加,各种特殊介质的输送。



流量范围: 0-400 L/H

压力范围: 0-20MPA

功率: 0.75KW ,0.55KW, 220V / 380V /400V,50Hz / 60Hz

泵头可配:保温型、冷却型

驱动系统: 两相、三相标准电机或防爆电机

流量控制: 手动控制或自动控制(接收4-20mA 信号)

防护等级: IP55,IP54

产品原理

JYZ型液压隔膜式计量泵采用电机驱动,通过泵体内的膜片的张吸运作将介质送出,无动密封无泄漏,维修简便,在无介质情况下也可以安全运转;计量精度高,性能稳定,可通过泵上的旋钮调节流量的大小,能更准确的根据实际工况调节,更智能化。



可根据客户的使用介质选择泵体材质和膜片材质,使用寿命更长,效率更高。

产品特点           免费电话:400-062-5858

无泄漏,维修方便,低噪音,使用方便。



计量精度优于机械隔膜泵,密封性能优于柱塞泵,配冲程调节器可以实现远程自动控制。



操作安全,机械驱动隔膜,流量调节能够调节冲程长度或电机频率。



隔膜为多层复合结构压制而成,第一层超韧性Teflon耐酸薄膜,第二层EPDM弹性橡胶,第三层3.0mmSUS304支撑铁芯,第四层采用强化尼龙纤维补,第五层采用EPDM弹性橡包履,可有效提出升隔膜适用寿命。



可安置于药槽或管道上,接触介质泵头为PVC、可选PTFE、及不锈钢材质。



性价比高,普遍适用于压力要求不高的水处理行业,在泵运行或停止时也可调节流量也可定量输出。

应用领域

JYZ型液压隔膜式计量泵广泛应用于石油化学工业、医药、饮食、火电厂、核电、环境保护、矿山、国防等科研和生产部门。

技术参数           免费电话:400-062-5858

型   号

流 量(L/H)

压 力(Mpa)

柱塞直径(MM)

行 程(MM)

泵 速(MIN-1)

功 率(KW)

进口口径(MM)

重 量(KG)

JYZ-10/25

10

25

10

25

96

0.75

6

55

JYZ-10/20

10

20

0.55

JYZ-15/20

15

20

12

0.75

8

JYZ-15/16

15

16

0.55

JYZ-20/15

20

15

0.75

JYZ-20/12.5

20

12.5

0.55

JYZ-25/10

25

10

16

0.75

JYZ-25/8

25

8

0.55

JYZ-40/8

40

8

0.75

JYZ-40/6.3

40

6.3

0.55

10

JYZ-60/5

60

5

20

0.75

JYZ-60/4

60

4

0.55

JYZ-100/4

100

4

25

0.75

JYZ-100/1.6

100

1.6

0.55

JYZ-110/2.5

2.5

2.5

32

0.75

JYZ-110/1.6

1.6

1.6

0.55

JYZ-130/2.2

130

2.2

0.75

12

JYZ-130/1.6

130

1.6

0.55

JYZ-160/2

160

2

35

0.75

JYZ-160/1.3

160

1.3

0.55

JYZ-170/1.6

170

1.6

0.75

JYZ-170/1.6

170

1.6

0.55

JYZ-190/1.3

190

1.3

40

0.75

JYZ-190/1

190

1

0.55

JYZ-250/1.3

250

1.3

0.75

JYZ-250/1

250

1

0.55

安装尺寸           免费电话:400-062-5858



JYZ型液压隔膜式计量泵型隔膜式计量泵|故障原因分析及排除方法

故障特征

故 障 原 因

排 除 方 法

1

不排液

1.     吸入高度太高

2.     吸入管道阻塞

3.     吸入管道漏气

1.     降低安装高度

2.     清洗疏通吸入管道

3.     压紧或更换密封垫片

2

排液量不够

1.     吸入管道局部阻塞

2.     吸入或排出阀内有异物卡阻

3.     泵阀磨损关闭不严

4.     转速不足

1.     疏通吸入管道

2.     清洗吸排阀

3.     修理或更换阀件

4.  检查电机和电压

3

排出压力不稳定

1.     吸入或排出阀内有杂物卡阻或漏气

2.     管道未设置背压阀

1.     清除吸、排阀内的杂质

拧紧螺丝消除漏气

2.     增设背压阀

4

计量精度不够

1.     柱塞密封填料漏液

2.     吸入或排出阀磨损

3.     电机转速不稳定

4.     调节手轮移位

1.     调整或更换密封填料

2.     更换吸排阀

3.     稳定电源频率和电压

4.     校准并固定

5

运转中有冲击声

1.     转动零件松动或严重磨损

2.     吸入高度过高

3.     吸入管道漏气

4.     介质中有空气

5.     吸入管径太少

6.     排出压力过高

1.     拧紧有关螺丝或更换新零件

2.     降低安装高度

3.     压紧吸入法兰或螺母

4.     排除介质中的空气

5.     增大吸入管径

6.     降低压力
