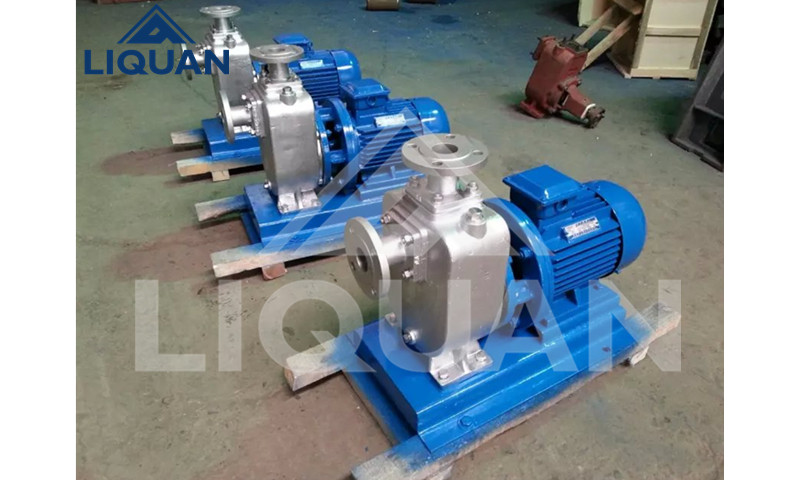

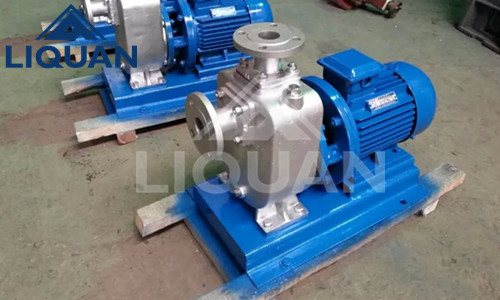

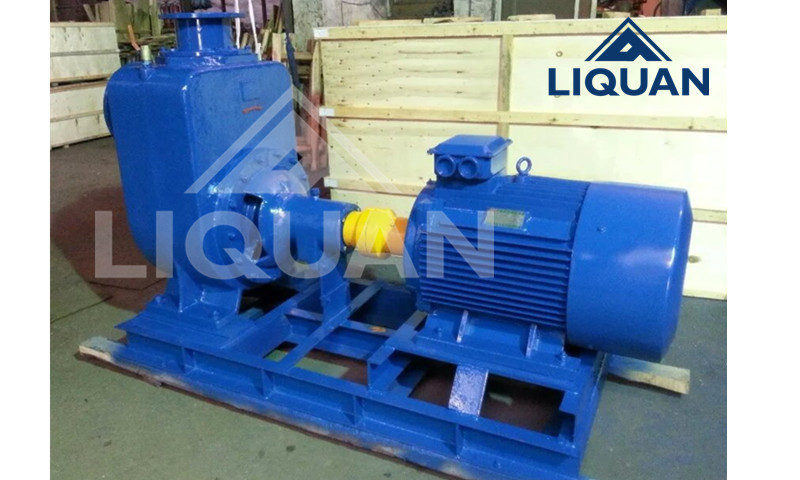

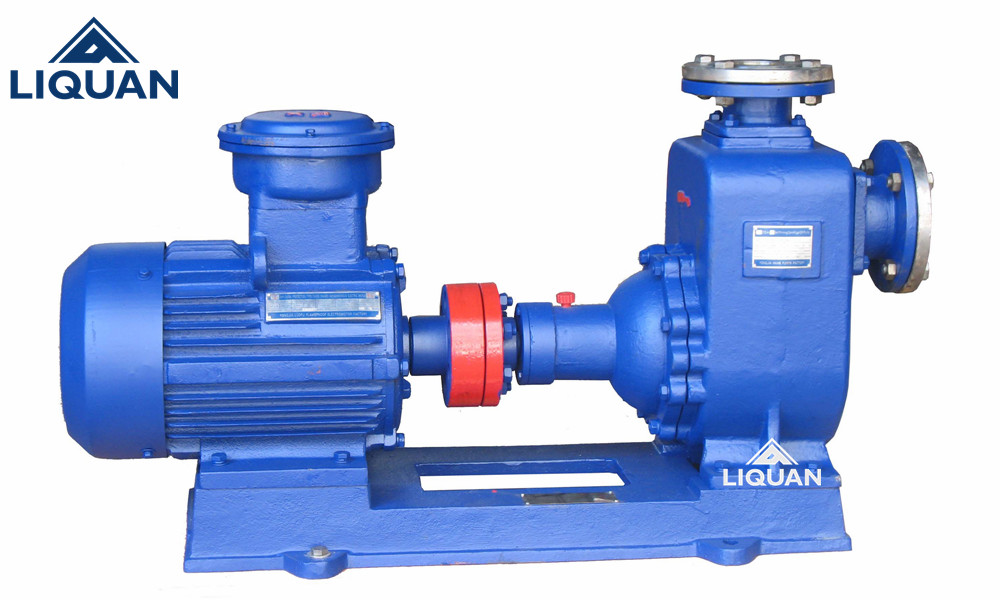

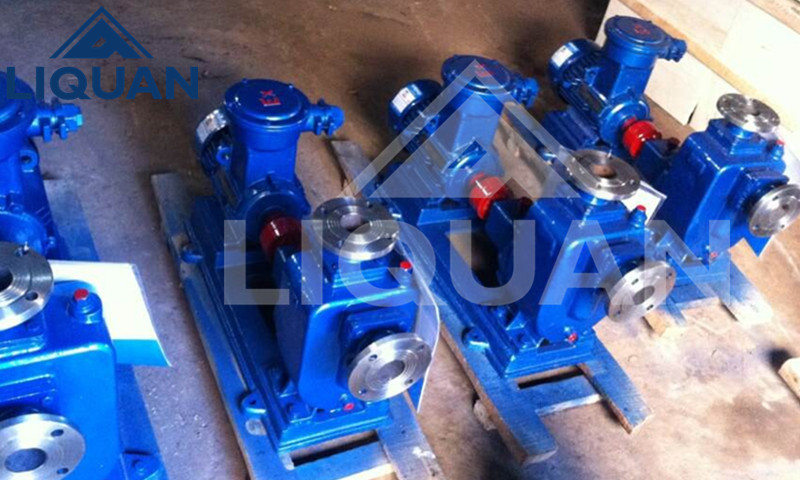

产品介绍
黎全公司的ZX型卧式自吸离心泵，与其它型式的自吸离心泵比较，因为泵本身没 有逆止阀，结构为简单；工作为可靠；无故障工作时间长，维护、使用方便、体积小、 重量轻、效率高、在设计上做了特别的考虑与相同口径的泵比较，排量大、性能高。ZX型泵在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。 ZX型泵广泛适用石 油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。ZX型卧式自吸离心泵，主要由泵体、叶轮后盖，机械密封、泵轴、轴承座、进口阀、气液分离管，加水阀门，进、排接管等组成。
产品原理
ZX型卧式自吸离心泵的工作原理，该泵均采用轴向回液的泵体。原理由吸入室、储液室、涡卷室、回液孔、气液分离室等组成。
泵正常起动后，叶轮将吸入室所存的液体及吸入管中的空气一起吸入，并在叶轮内得以混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。
产品特点 免费电话：400-062-5858
ZX型卧式自吸离心泵无故障工作时间长，维护、使用方便、体积小、 重量轻、效率高、在设计上做了特别的考虑与相同口径的泵比较，排量大、性能高。
如何安装ZX型自吸泵：
1.安装前应检查机组紧固件有无松动现象、泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
2.在泵与电动机直联传动时，应注意泵轴与电动机输出的同轴度；泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真地安装和校正。
3.泵联轴器必须用螺母紧固好，并锁紧螺母，谨防螺母松动，否则易引起叶轮窜动，造成机械故障。
4.为使泵体内能够保持一定的储存液，以达到较好的自吸能力和防止机械密封的干磨擦，必须使泵的进口高于泵轴中心线。
5.吸入管路的安装应注意：
A.吸入口的安装高度不能超过5米，在条件许可时，吸入口的安装高度应尽可能地低于水池低的储水平面，并尽量缩短吸入管的长度，少装弯头，这样有利于缩短自吸时间，提高自吸功能。
B.吸入管路中的阀门、法兰等应严防漏气或渗漏液体，即吸入管路不允许有漏气现象存在。
C.应防止泵体内吸入固体等杂物，为此吸入管路上应设置过滤器。过滤器的有效过流面积应为吸入管截面的2-3倍，过滤器应定期检查。
D.吸入管路和吐出管路应有自己的支架，泵体本身不允许承受管路的负荷。
6.泵在安装时，应使泵及管路的静电接地电阻达到其规定要求。
7.安装时应严格检查泵壳及管路中有无石块，铁砂等杂物。
8.校正泵联轴器及电动机联轴器的安装间隙及同轴度，其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。
9.在机组实际运转3-4小时后，作检查，如无不良现象，则认为安装已妥，在试运转中检查轴承的温度，轴承体的温度不宜超过70℃。
应用领域
适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料（介质粘度≤100厘珀、含固量可达30%以下）。
装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农药、苗圃、果园、茶园的良好机具。
可和各种型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的理想配套泵种。
技术参数 免费电话：400-062-5858
|
型号
|
流 量Q
|
扬 程
|
吸 程
|
自吸性能
|
转 速
|
电机功率
|
|
|
(m3/h)
|
(L/s)
|
(m)
|
(m)
|
(min/5m)
|
(r/min)
|
KV
|
|
|
25ZX3.2-20
|
3.2
|
0.9
|
20
|
6.5
|
1.9
|
2900
|
0.75
|
|
25ZX3.2-32
|
3.2
|
0.9
|
32
|
6.5
|
1.8
|
2900
|
1.1
|
|
40ZX6.3-20
|
6.3
|
1.8
|
20
|
6.5
|
1.9
|
2900
|
1.1
|
|
40ZX10-40
|
10
|
2.8
|
40
|
6.5
|
1.5
|
2900
|
4
|
|
50ZX15-12
|
15
|
4.2
|
12
|
6.5
|
2.4
|
2900
|
1.5
|
|
50ZX18-20
|
18
|
5
|
20
|
6.5
|
1.9
|
2900
|
2.2
|
|
50ZX12.5-32
|
12.5
|
3.5
|
32
|
6.5
|
1.5
|
2900
|
3
|
|
50ZX20-30
|
20
|
5.6
|
30
|
6.5
|
1.5
|
2900
|
4
|
|
50ZX14-35
|
14
|
3.9
|
35
|
6.5
|
1.5
|
2900
|
4
|
|
50ZX10-40
|
10
|
2.8
|
40
|
6.5
|
1.5
|
2900
|
4
|
|
50ZX12.5-50
|
12.5
|
3.5
|
50
|
6.5
|
1.4
|
2900
|
5.5
|
|
50ZXZX15-60
|
15
|
4.2
|
60
|
6.5
|
1.3
|
2900
|
7.5
|
|
50ZX20-75
|
20
|
5.6
|
75
|
6.5
|
1.3
|
2900
|
11
|
|
65ZX30-15
|
30
|
8.3
|
15
|
6.5
|
2
|
2900
|
3
|
|
65ZX25-32
|
25
|
6.9
|
32
|
6
|
1.5
|
2900
|
5.5
|
|
80ZX35-13
|
35
|
9.7
|
13
|
6
|
3.4
|
2900
|
3
|
|
80ZX43-17
|
43
|
12
|
17
|
6
|
1.8
|
2900
|
4
|
|
80ZX40-22
|
40
|
11.1
|
22
|
6
|
1.9
|
2900
|
5.5
|
|
80ZX50-25
|
50
|
13.9
|
25
|
6
|
1.5
|
2900
|
7.5
|
|
80ZX50-32
|
50
|
13.9
|
32
|
6
|
1.5
|
2900
|
7.5
|
|
80ZX60-55
|
60
|
16.7
|
55
|
6
|
1.5
|
2900
|
18.5
|
|
80ZX60-70
|
60
|
16.7
|
70
|
6
|
1.2
|
2900
|
22
|
|
100ZX100-20
|
100
|
27.8
|
20
|
6
|
1.8
|
2900
|
11
|
|
100ZX100-40
|
100
|
27.8
|
40
|
6
|
1.8
|
2900
|
22
|
|
100ZX100-65
|
100
|
27.8
|
65
|
6
|
1.8
|
2900
|
30
|
|
100ZX70-75
|
70
|
19.4
|
75
|
6
|
1.8
|
2900
|
30
|
|
150ZX170-55
|
170
|
47.2
|
55
|
5
|
1.8
|
2900
|
45
|
|
150ZX170-65
|
170
|
47.2
|
65
|
5
|
1.3
|
2900
|
55
|
|
150ZX160-80
|
160
|
44.4
|
80
|
5
|
1.2
|
2900
|
55
|
|
200ZX400-32
|
400
|
111.1
|
32
|
5
|
2
|
1450
|
55
|
|
200ZX280-63
|
280
|
77.8
|
63
|
5
|
1.5
|
1450
|
90
|
|
200ZX350-65
|
350
|
97.2
|
65
|
5
|
1.5
|
1450
|
110
|
|
250ZX550-32
|
550
|
152.8
|
32
|
5
|
2
|
1450
|
75
|
|
250ZX400-50
|
400
|
111.1
|
50
|
5
|
2
|
1450
|
90
|
|
250ZX450-55
|
450
|
125
|
55
|
5
|
2
|
1450
|
110
|
|
250ZX400-75
|
400
|
111.1
|
75
|
5
|
1.5
|
1450
|
132
|
|
300ZX600-32
|
600
|
166.7
|
32
|
5
|
2
|
1450
|
90
|
|
300ZX500-50
|
500
|
138.9
|
50
|
5
|
2
|
1450
|
110
|
|
300ZX550-55
|
550
|
152.8
|
55
|
5
|
2
|
1450
|
132
|

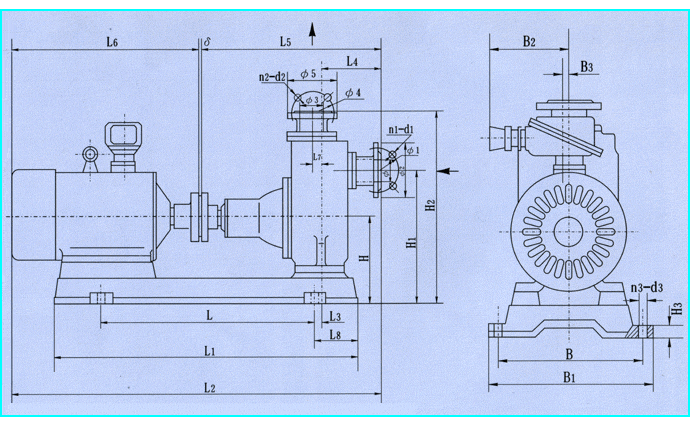

安装尺寸 免费电话：400-062-5858
ZX型卧式自吸离心泵|故障分析与排除方法
|
1. 故 障 |
2. 产 生 原 因 |
3. 排 除 方 法 |
|
4. 水泵不出水 |
5. 1、 泵壳内未加储液或储液不足 6. 2、 吸入管路漏气 7. 3、 转速太低 8. 4、 吸程太低或吸入管路过长 9. 5、 机械密封泄漏量过大 10. 6、 吸入管路气体不能从出口排除
|
11. 1、 加足储液
12. 2、 检查并排除泄漏现象
13. 3、 调整转速
14. 4、 降低吸程或缩短吸入管路
15. 5、 修复或更换
16. 6、 使之排出
|
|
17. 噪音和振动较大
|
18. 1、 底脚不稳
19. 2、 泵轴弯曲
20. 3、 气蚀现象
21. 4、 轴承磨损严重
22. 5、 进口管路内有杂物
23. 6、 泵与电机两者不同心
|
24. 1、 加固
25. 2、 更换或校正
26. 3、 调整工况
27. 4、 更换
28. 5、 清除杂物
29. 6、 调整同心度
|
|
30. 出水量不足
|
31. 1、 叶轮流道与吸入管被堵塞
32. 2、 叶轮或叶轮密封磨损严重
33. 3、 功率不足或转速太低
|
34. 1、 排除堵塞物
35. 2、 更换口环
36. 3、 加足功率、调至额定转速
|
|
37. 轴功率消耗过大
|
38. 1、 流量过大
39. 2、 转速太低
40. 3、 泵轴弯曲或叶轮卡住
41. 4、 泵内流道堵塞或被卡住
|
42. 1、 升高出口压力
43. 2、 适当降低
44. 3、 更换或校正
45. 4、 排除堵塞物
|
