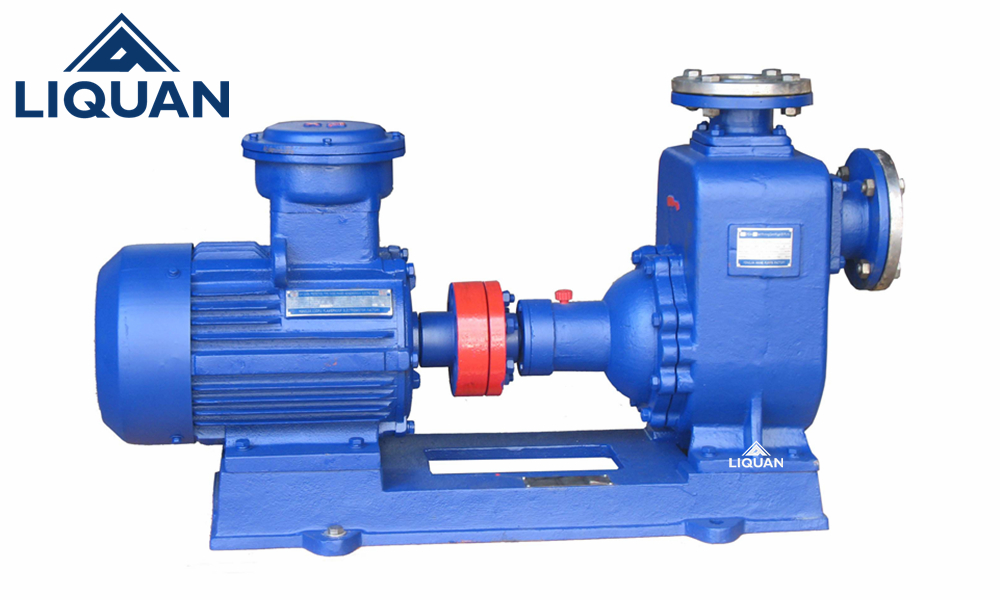

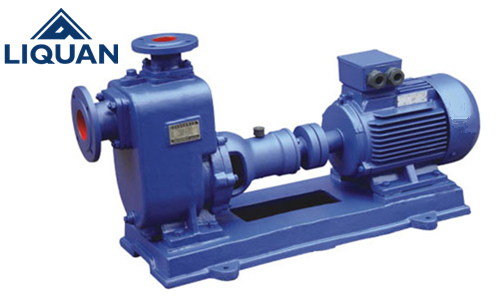

产品介绍
黎全公司生产的CYZ-A型自吸式离心油泵是根据国内外有关技术资料经消化、吸收而成的新泵类产品，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃-80℃，如输送化工液体可改用耐腐蚀机械密封。
产品原理

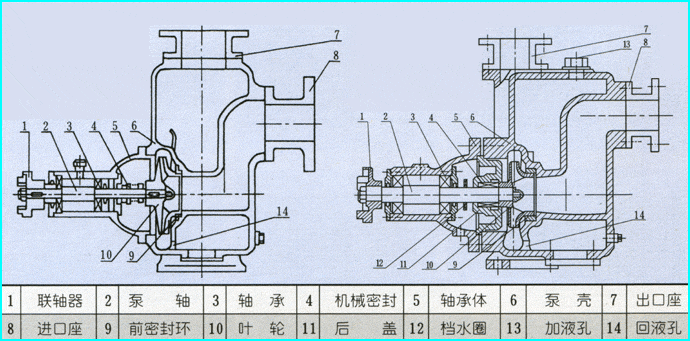

该泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成， 泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以混合，在 离心力的作用下，液体夹带着气体向涡室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高 速旋转液环。气液混合体通过扩散管进入气液体分离室。此时，由于流速突然降低，较轻的气体从混合 气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进 入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，双流向叶轮外缘…。 随着这个过程周而复始地进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便 投入正常作业。因为该泵具有这种独特的排气能力，所以此泵能输送含有气体的液体，无需安装底阀， 使用在油轮上时具有良好的扫舱功能。
在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃时，可在冷却室外通过 一只冷却液管接头，注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前 后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并 影响到泵的效率和自吸性能时，应给予更换。
产品特点 免费电话：400-062-5858
1、具有结构简单、操作方便、运行平稳、维护容易、寿命长，并具有其它泵所不具有的自吸功能等特点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可，用于油轮或船用油泵时，可兼作扫舱泵，扫舱效果良好。
2、泵体选用优质不锈钢，密封采用四氟机械密封，防腐耐用，吐出管路不需要安装安全阀，吸入管路不需要安装底阀因此简化了管路系统，又改善了劳动条件。
应用领域
CYZ-A型自吸式离心油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的新泵类产品，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃-80℃，如输送化工液体可改用耐腐蚀机械密封。
技术参数 免费电话：400-062-5858
|
1. 型 号
|
流量 m 3 /h
|
扬程
m
|
转速
r/min
|
汽蚀余量
m
|
自吸性能
min/sm
|
电机功率
KW
|
进出口径mm
|
|
40CYZ-20
|
6.3
|
20
|
2900
|
3.5
|
2
|
1.1
|
40×32
|
|
40CYZ-40
|
10
|
40
|
2900
|
3.5
|
1.5
|
4
|
50×40
|
|
50CYZ-12
|
15
|
12
|
2900
|
3.5
|
2.5
|
1.5
|
50×60
|
|
50CYZ-20
|
18
|
20
|
2900
|
3.5
|
2
|
2.2
|
50×50
|
|
50CYZ-30
|
20
|
30
|
2900
|
3.5
|
1.5
|
4
|
50×50
|
|
50CYZ-40
|
10
|
40
|
2900
|
3.5
|
1.5
|
4
|
50×50
|
|
50CYZ-50
|
12.5
|
50
|
2900
|
3.5
|
1.5
|
5.5
|
50×50
|
|
50CYZ-60
|
15
|
60
|
2900
|
3.5
|
1.5
|
7.5
|
50×50
|
|
65CYZ-15
|
30
|
15
|
2900
|
3.5
|
2
|
3
|
65×65
|
|
635CYZ-30
|
25
|
32
|
2900
|
3.5
|
2
|
4
|
65×65
|
|
80CYZ-13
|
35
|
13
|
2900
|
4
|
3.5
|
3
|
80×80
|
|
80CYZ-22
|
40
|
22
|
2900
|
4
|
2
|
5.5
|
80×80
|
|
80CYZ-32
|
50
|
32
|
2900
|
4
|
1.5
|
7.5
|
80×80
|
|
80CYZ-55
|
60
|
55
|
2900
|
4
|
1.5
|
18.5
|
80×80
|
|
80CYZ-70
|
60
|
70
|
2900
|
4
|
1.2
|
22
|
80×80
|
|
100CYZ-20
|
100
|
20
|
2900
|
4
|
2
|
7.5
|
100×100
|
|
100CYZ-40
|
100
|
40
|
2900
|
4
|
2
|
22
|
100×100
|
|
100CYZ-65
|
100
|
65
|
2900
|
4
|
2
|
30
|
100×100
|
|
100CYZ-80
|
70
|
80
|
2900
|
4
|
2
|
30
|
100×100
|
|
150CYZ-55
|
160
|
55
|
2900
|
5
|
2
|
45
|
150×150
|
|
150CYZ-80
|
150
|
80
|
1900
|
5
|
1.5
|
55
|
150×150
|
|
200CYZ-65
|
280
|
65
|
1450
|
5
|
1.5
|
90
|
200×200
|

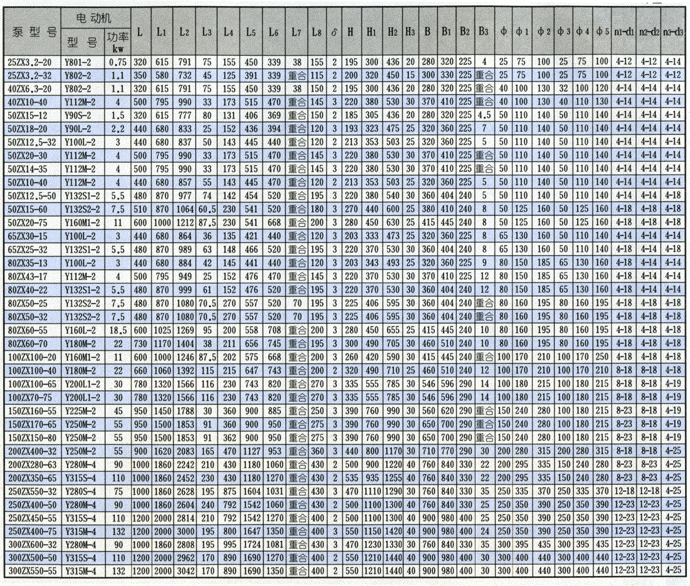

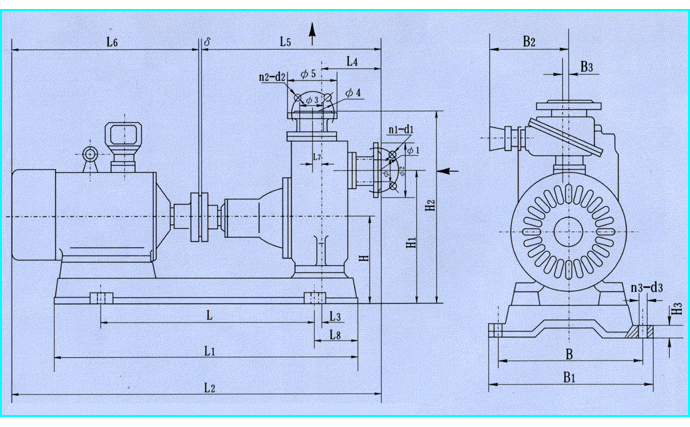

安装尺寸 免费电话：400-062-5858
CYZ-A型自吸式油泵|故障分析及排除方法
|
故 障
|
产 生 原 因
|
排 除 方 法
|
|
油泵不出油
|
1、 泵壳内未加储液或储液不足
2、 吸入管路漏气
3、 转速错误
4、 吸程太高或吸入管路过长
5、 机械密封泄漏量过大
6、 吸入管路气体不能从出口排出
|
1、 加足储液
2、 检查并排除泄漏现象
3、 调整方向
4、 降低吸程或缩短吸入管路
5、 修复或更换
6、 打开出口阀门
|
|
噪音和振动较大
|
1、 底脚不稳
2、 泵轴弯曲
3、 气蚀现象
4、 轴承磨损严重
5、 进口管路内有杂物
6、 泵与电机两者主轴不同心
|
1、 加固
2、 更换或校正
3、 调整工况
4、 更换
5、 清除杂物
6、 调整同心度
|
|
出油量不足
|
1、 杂物进入吸入管或叶轮流被堵塞
2、 转速太低
|
1、 排除堵塞物
2、 调至额定转速
|
|
轴功率消耗过大
|
1、 流量过大
2、 转速太高
3、 泵轴弯曲或叶轮卡住
4、 泵内流道堵塞或被卡住
|
1、 升高出口压力
2、 适当降低
3、 更换或校正
4、 排除堵塞物
|
