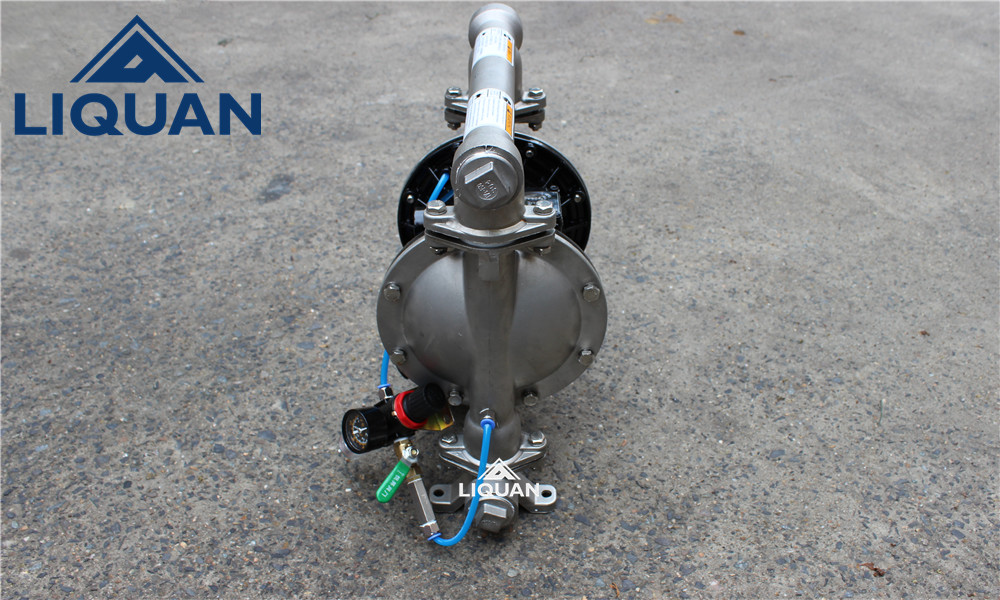

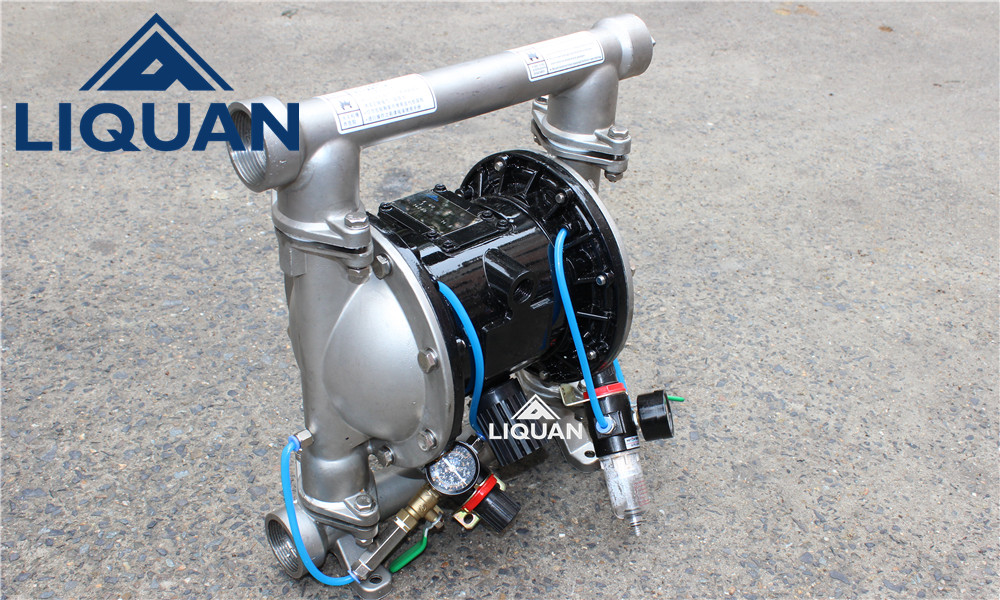

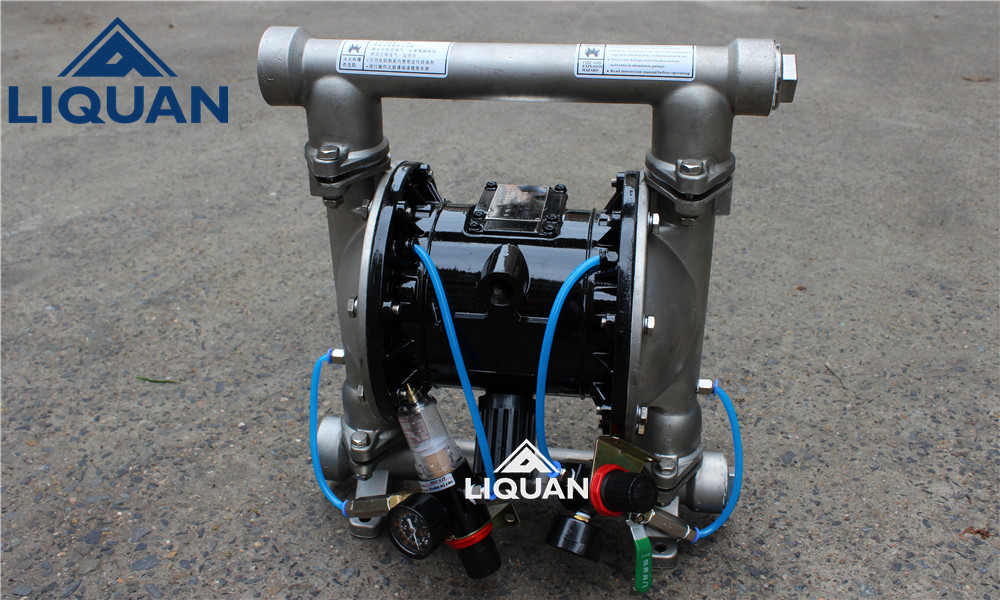

泵动原理(PUMP DYNAMICS)隔膜泵是一种气动式正向位移自吸泵，右边之泵动解说图显示泵在未自吸前初次泵动之流动模式.
图1：空气 经由气阀压缩进入膜片A之背面，由膜片挤压液室。此种以空气驱动的方式可免除一般活塞驱动之机械应力，从而显著地延长膜片的寿命。在压缩空气将膜片A推离 中心体时，另一端之膜片B同时被连结之中心轴拉向中心体，此时，膜片B背面之空气由出口排放到泵体外。如此使B室形成真空状态，因而能靠外面大气压力之作 用将流体由入口支管将阀球推离阀座使流体能自由地进入B室直至填满。
图2：当受空气挤压之膜片A达到其位移极限时，空气 阀会将空气引导至膜片B之背面，同样形成挤压力而使其推离中心体，同时将连结的膜片A拉回中心体，此时膜片B之驱动所产生的液压将入口阀球推回阀座，同时将出口阀球推离阀座使粉末能被挤压而从出口排出泵体外。膜片A被拉回中心体这个动作使A室形成真空状态，因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。
图3：当膜片之运动完成时，空气阀再次引导空气至膜片A之背面，同时膜片B做空气排放动作。在泵回复到原启动状态时，泵内的两个膜片各自完成了一个空气排放或粉末排放的过程。这构成了一个循环泵送过程。依使用状况，泵通过数次的循环泵送动作而使泵达到自吸状态。
a) 不需灌引粉末．吸程高达1m．扬程达10m．出口压力≥6kg/cm2。
b) 流动宽敞，通过性能好．允许通过颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；

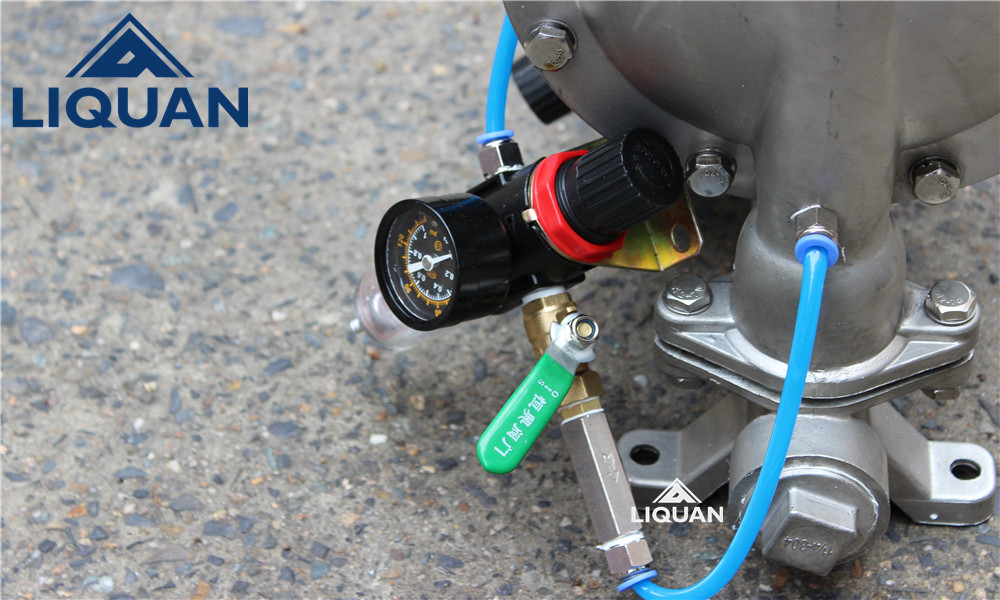

c) 扬程、流量可通过气阀开度实现无级调节(气压调节在1—7kg/cm2之间)：
d) 该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全
e) 不必用电．在易燃、易爆场所使用安全可靠；
f) 使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
g) 结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降
泵吸颜料、洗衣粉。
泵吸药粉。
颜料、染料、涂料、炭黑、钛白粉、氧化铁、陶瓷粉、重钙、轻钙、膨润土、分子筛、高岭土、硅胶粉、活性炭、酸、碱、石灰等
尿素、碳酸氢铵、苏打粉、固体农药、钨粉、农药助剂、铜精矿粉、煤粉、磷矿粉、氧化铝粉等
纤维粉末、水泥、陶土、黄沙、石英沙、粘土粉、硅石、石灰石粉、白云石粉、木屑粉、玻璃纤维、二氧化硅、滑石粉、金属粉、染料粉等
面粉、淀粉、谷物、奶粉、酵母、糖、味精、面粉、作物粉体、洗衣粉等
粉末涂料、粉末冶金零件、纸粉、药片粉末、原料初加工粉末、氢氧化钠、漂白粉、过氧化钠等
|
型号
|
流量
|
扬程(m)
|
出口压力
(kg/cm2)
|
吸程
(m)
|
允 许 能过颗粒直径
( m m )
|
供 气 消 耗 量
(m3/min)
|
|
|
（L/M）
|
(M3/H)
|
||||||
|
QBK-25
|
16.7
|
1
|
10
|
2
|
1
|
2.5
|
0.9
|
|
QBK-40
|
33
|
2
|
10
|
2
|
1
|
4.5
|
0.9
|
|
QBK-50
|
50
|
3
|
10
|
2
|
1
|
8
|
1.2
|
|
QBK-80
|
83
|
5
|
10
|
2
|
1
|
10
|
1.5
|
