产品介绍
黎全公司生产的3DP-20型高压往复泵，主要适用于石油、化工、化肥工业作为流程泵，油田、盐矿作为注水泵，钢管、压力容器作为试压泵、增压泵，建筑、造船、化工等工业的高压清洗除垢，锅炉给水、液压机械的传动源、以及食品、制药、仪表等需要高压 流体且工艺流程脉冲要求高的部门。
产品原理

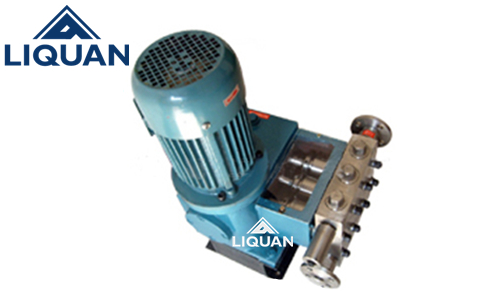

3DP-20型高压往复泵是由电动机、联轴器、减速器、传动部分、泵头部分、公共底座等组成。它是由电动机通过减速器、皮带传动或无级调速器，带动曲轴旋转，推动连杆经滑块（十字头）使柱塞作直线往复运动，在泵头进口阀的启闭作用下达到吸排液目的。高压往复泵泵头材料可根据用户输送各种高压液体需要，采用锻造碳钢合金、不锈钢等，进出口阀座、阀套、阀片填料函、柱塞等主要过流部分采用2Cr13、不锈钢、非金属材料，阀球采用9Cr13、陶瓷、F46等材质。
我公司生产的高压往复泵设计先进、结构新颖，泵的技术条件符合GB9234《机动往复泵技术条件》，泵的试验方法符合GB7784《机动往复泵实验方法》，它具有运转平稳、维修方便、密封安全可靠、易损件寿命长、泵的容积效率高等特点。
（泵体材料有合金钢、马氏体、奥氏体不锈钢、316、316L双相钢。）
产品特点 免费电话：400-062-5858
适用于阀门管道试压泵、高压清洗泵、计量泵、流程泵、加药泵、液压泵、输油泵等专业用泵。
组装型式：有卧式、立式、固定式、移动式。
传动型式：有电动机、柴油机、齿轮箱、皮带轮、电磁调速、变频调速。
表中技术参数作为选型参考，每个品种的泵都装有安全调压阀，泵的压力可调节。
你选型时表中流量不适合，可用电磁调速，变频调速，变换柱塞直径来调节流量，满足选型需要。
应用领域
3DP-20型高压往复泵主要适用于石油、化工、化肥工业作为流程泵，油田、盐矿作为注水泵，钢管、压力容器作为试压泵、增压泵，建筑、造船、化工等工业的高压清洗除垢，锅炉给水、液压机械的传动源、以及食品、制药、仪表等需要高压 流体且工艺流程脉冲要求高的部门。
技术参数 免费电话：400-062-5858
|
泵推力：350kg
Rated Plunger Load:350kg |
泵行程：20mm
Stroke Length:20mm |
泵重量：80kg
Weight:80kg
|
||||||||||
|
柱塞直径(mm)
|
30
|
28
|
26
|
24
|
22
|
20
|
18
|
16
|
14
|
12
|
10
|
|
|
工作压力(MPa)
|
4
|
5
|
6
|
7
|
8
|
10
|
14
|
16
|
23
|
30
|
45
|
|
|
泵转速(min -1 )
|
流量(L/minM3/h)、理论电机功率(kw) |
|||||||||||
|
150
|
L/min
|
6.36
|
5.54
|
4.78
|
4.07
|
3.42
|
2.83
|
2.29
|
1.81
|
1.38
|
1.02
|
0.71
|
|
M3/h
|
0.381
|
0.332
|
0.287
|
0.244
|
0.205
|
0.17
|
0.137
|
0.109
|
0.083
|
0.061
|
0.42
|
|
|
KW
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
|
|
200
|
L/min
|
8.5
|
7.38
|
6.37
|
5.43
|
4.56
|
3.77
|
3.05
|
2.41
|
1.85
|
1.37
|
0.94
|
|
M3/h
|
0.509
|
0.443
|
0.382
|
0.326
|
0.274
|
0.226
|
0.183
|
0.145
|
0.111
|
0.082
|
0.057
|
|
|
KW
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
|
|
250
|
L/min
|
10.6
|
9.23
|
7.96
|
6.78
|
5.70
|
4.71
|
3.82
|
3.01
|
2.31
|
1.71
|
1.18
|
|
M3/h
|
0.636
|
0.554
|
0.478
|
0.407
|
0.342
|
0.283
|
0.229
|
0.181
|
0.138
|
0.103
|
0.071
|
|
|
KW
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
|
|
300
|
L/min
|
12.7
|
11.1
|
9.55
|
8.14
|
6.84
|
5.65
|
4.58
|
3.62
|
2.77
|
2.05
|
1.41
|
|
M3/h
|
0.763
|
0.665
|
0.573
|
0.488
|
0.410
|
0.339
|
0.275
|
0.217
|
0.166
|
0.123
|
0.085
|
|
|
KW
|
1
|
1
|
1
|
1.2
|
1
|
1.2
|
1.2
|
1.2
|
1.2
|
1.2
|
1.2
|
|
|
350
|
L/min
|
14.8
|
12.9
|
11.4
|
9.50
|
7.98
|
6.59
|
5.34
|
4.22
|
3.23
|
2.39
|
1.65
|
|
M3/h
|
0.89
|
0.775
|
0.669
|
0.569
|
0.479
|
0.395
|
0.320
|
0.253
|
0.194
|
0.144
|
0.099
|
|
|
KW
|
1.2
|
1.5
|
1.5
|
1.5
|
1.2
|
1.5
|
1.5
|
1.5
|
1.5
|
1.5
|
1.5
|
|
|
400
|
L/min
|
17.0
|
14.8
|
12.74
|
10.85
|
9.12
|
7.54
|
6.10
|
4.82
|
3.69
|
2.74
|
1.88
|
|
M3/h
|
1.02
|
0.88
|
0.764
|
0.651
|
0.547
|
0.452
|
0.366
|
0.289
|
0.222
|
0.164
|
0.113
|
|
|
KW
|
1.5
|
1.5
|
1.5
|
1.5
|
1.5
|
1.5
|
1.8
|
1.5
|
1.8
|
1.8
|
1.8
|
|
|
450
|
L/min
|
19.1
|
16.6
|
14.33
|
12.21
|
10.26
|
8.48
|
6.87
|
5.43
|
4.15
|
3.08
|
2.12
|
|
M3/h
|
1.14
|
0.997
|
0.860
|
0.732
|
0.616
|
0.509
|
0.412
|
0.326
|
0.249
|
0.185
|
0.127
|
|
|
KW
|
1.6
|
1.5
|
1.8
|
1.8
|
1.6
|
1.8
|
2.0
|
1.8
|
2.0
|
1.8
|
2.0
|
|
|
500
|
L/min
|
21.2
|
18.5
|
15.92
|
13.56
|
11.40
|
9.42
|
7.6
|
6.03
|
4.62
|
3.42
|
2.36
|
|
M3/h
|
1.27
|
1.11
|
0.955
|
0.814
|
0.684
|
0.565
|
0.458
|
0.362
|
0.27
|
0.205
|
0.141
|
|
|
KW
|
1.8
|
1.8
|
2.0
|
2.0
|
1.8
|
1.8
|
2.0
|
2.0
|
2.2
|
2.0
|
2.2
|
|
安装尺寸 免费电话：400-062-5858
高压往复泵选型注意事项：
1.泵的用途；
2.输送介质的性质（名称、浓度、温度、密度、粘度、腐蚀性等）；
3.流量要求；
4.进出口压力要求；
5.工作现场条件和工作制；
6.其它特殊要求（如防爆、保温、高温等）。
