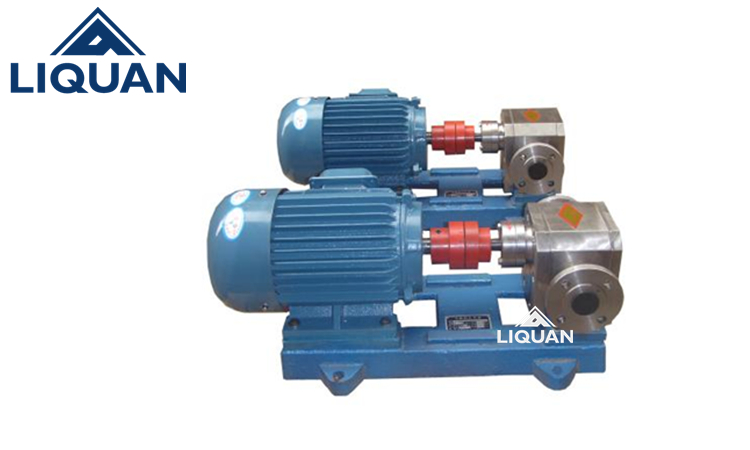

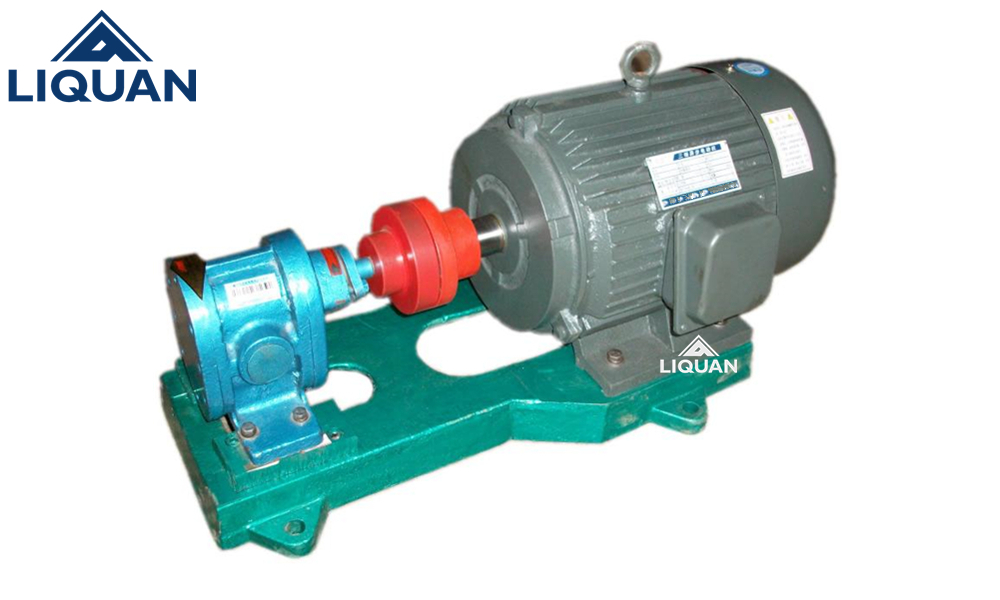

2CY型高压高温齿轮油泵

在输油系统中可用作传输,增压泵;在燃油系统中可用作输送,加压,喷射的燃油泵;在液压传动系统中可用作提供液压动力的液压泵;在工业领域中,均可作润滑油泵用

交货快捷:本隔膜泵产品属常规产品,仓库现货供应!

质量稳定:全程质量监控,细致入微,保证产品质量!

Q  Q:468255696

MAIL:sales@liquanpump.com

全国免费热线:400-062-5858

产品介绍
产品原理
产品特点
应用领域
技术参数
安装尺寸
产品介绍
黎全公司生产的2CY型高压高温齿轮油泵主要用于各种机械设备中的润滑系统中输送润滑油,适用于输送粘度在10。E(75C.S.t)以下,温度在300℃以下的具有润滑性的油料。不锈钢齿轮泵,可输送无润滑性的油料、饮料、低腐蚀性的液体。配用铜齿轮可输送低内点液体,如汽油、苯等。本系列泵除配置普通电机外,还可根据用户需要配置同规格的防爆电机。



产品原理
2CY齿轮油泵系容积式泵,主,被动齿轮与泵体,左右泵盖组成进油,出油二个封闭空间,当齿轮转动时,进油腔的容积,由于啮合齿不断脱开,而由小变大.形成真空,将液体吸入,有齿谷带往油腔,而出油腔容积,由于啮合齿的不断进入啮合而大变小,油液受压缩而被排出,从而达到输送油料的目的.



产品特点           免费电话:400-062-5858

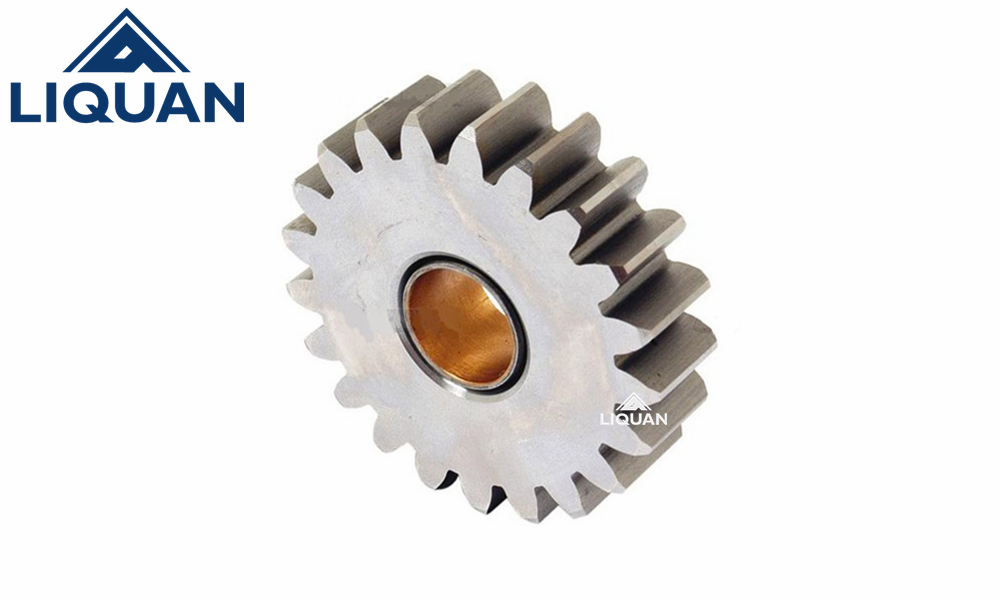

2CY齿轮油泵主要有齿轮,轴,泵体,泵盖,轴承套,轴端密封等组成.齿轮经氮化处理有较高的硬度和耐磨性.与轴一同安装在可更换的轴套内运转.泵内零件的润滑均在泵工作时利用输送介质而自动达到.泵内四个轴承套在泵内浮动安装,随工作压力大小自动调整端面间隙,因此泵的压力稳定,输出流量脉动小,溶积效率高.
从主轴外伸端向泵看,为顺时针旋转.



应用领域
2CY齿轮泵常用于:在输油系统中可用作传输,增压泵;在燃油系统中可用作输送,加压,喷射的燃油泵;在液压传动系统中可用作提供液压动力的液压泵;在工业领域中,均可作润滑油泵用;



技术参数           免费电话:400-062-5858
型号
流量         Q
转速
n
r/min
排出压力
p
Mpa
必需汽
蚀余量
)r
m
效率
η
%
电动机
m3/h
L/min
功率KW
型号
2CY-1.08/2.5
1.08
18
1420
2.5
9.5
58
2.2
Y100L1-4
2CY-2.1/2.5
2.1
35
1420
2.5
9.5
58
3
Y100L2-4
2CY-3/2.5
3
50
1440
2.5
9.5
59
4
Y112M-4
2CY-4.2/2.5
4.2
70
1440
2.5
9.5
59
5.5
Y132S-4
2CY-7.5/2.5
7.5
125
1440
2.5
9.5
63
7.5
Y132M-4
2CY-12/2.5
12
200
1460
2.5
9.5
63
15
Y160L-4



安装尺寸           免费电话:400-062-5858




2CY齿轮泵使用与安装
1、机组应安装在水平水泥基础上,用地脚螺栓固定。
2、右联轴器应同轴,安装完成后,转动联轴器确认运转顺畅无负压力现象后,方可进入运行。
3、泵不适合输送不洁油液,故在进口管端应设滤油器。
4、泵无安全阀,建议在排油管路中,设安全阀,以确保系统安全运行。
5、泵的安装高度,不超过允许吸上高度。
6、泵的转向规定:从泵端向电机看,旋转方向为逆时针。

2CY齿轮泵工作注意事项
开机前应将吸,排油管路上的阀门打开,运转一下联轴器,看有无卡死,无异常现象才能认可安装合格.

产品原理
2CY齿轮油泵系容积式泵,主,被动齿轮与泵体,左右泵盖组成进油,出油二个封闭空间,当齿轮转动时,进油腔的容积,由于啮合齿不断脱开,而由小变大.形成真空,将液体吸入,有齿谷带往油腔,而出油腔容积,由于啮合齿的不断进入啮合而大变小,油液受压缩而被排出,从而达到输送油料的目的.









产品特点           免费电话:400-062-5858
2CY齿轮油泵主要有齿轮,轴,泵体,泵盖,轴承套,轴端密封等组成.齿轮经氮化处理有较高的硬度和耐磨性.与轴一同安装在可更换的轴套内运转.泵内零件的润滑均在泵工作时利用输送介质而自动达到.泵内四个轴承套在泵内浮动安装,随工作压力大小自动调整端面间隙,因此泵的压力稳定,输出流量脉动小,溶积效率高.
从主轴外伸端向泵看,为顺时针旋转.
应用领域
2CY齿轮泵常用于:在输油系统中可用作传输,增压泵;在燃油系统中可用作输送,加压,喷射的燃油泵;在液压传动系统中可用作提供液压动力的液压泵;在工业领域中,均可作润滑油泵用。



技术参数           免费电话:400-062-5858
型号
流量         Q
转速
n
r/min
排出压力
p
Mpa
必需汽
蚀余量
)r
m
效率
η
%
电动机
m3/h
L/min
功率KW
型号
2CY-1.08/2.5
1.08
18
1420
2.5
9.5
58
2.2
Y100L1-4
2CY-2.1/2.5
2.1
35
1420
2.5
9.5
58
3
Y100L2-4
2CY-3/2.5
3
50
1440
2.5
9.5
59
4
Y112M-4
2CY-4.2/2.5
4.2
70
1440
2.5
9.5
59
5.5
Y132S-4
2CY-7.5/2.5
7.5
125
1440
2.5
9.5
63
7.5
Y132M-4
2CY-12/2.5
12
200
1460
2.5
9.5
63
15
Y160L-4





安装尺寸           免费电话:400-062-5858




2CY齿轮泵使用与安装
1、机组应安装在水平水泥基础上,用地脚螺栓固定。
2、右联轴器应同轴,安装完成后,转动联轴器确认运转顺畅无负压力现象后,方可进入运行。
3、泵不适合输送不洁油液,故在进口管端应设滤油器。
4、泵无安全阀,建议在排油管路中,设安全阀,以确保系统安全运行。
5、泵的安装高度,不超过允许吸上高度。
6、泵的转向规定:从泵端向电机看,旋转方向为逆时针。

2CY齿轮泵工作注意事项
开机前应将吸,排油管路上的阀门打开,运转一下联轴器,看有无卡死,无异常现象才能认可安装合格.
